Die Sanierung des letzten Abschnittes des bestehenden Hauptsammlers Bonn-Süd (überhöhtes Ei-Profil 1000/ 1850) vor der Kläranlage Bonn-Salierweg wird mit einem lichtaushärtenden Gfk-Schlauchliner renoviert. Der Liner ist für einen maximalen Überstau beim Bemessungshochwasser HW 200 des Rheines dimensioniert. Dadurch ergibt sich eine Liner-Wanddicke von 19 mm. Eine weitere Herausforderung stellen die vorgesehenen Längen der Sanierungabschnitte von bis zu 180 m und einem Linergewicht von > 30 t dar.
Projektdaten
425 m Kanalsanierung Ei-Profil 1000/1750
2 Stück Spritzbetonbaugruben
2 Stück Ortbetonbauwerke
Leistungen
Objektplanung Leistungsphasen 1 bis 8
Bundesstadt Bonn

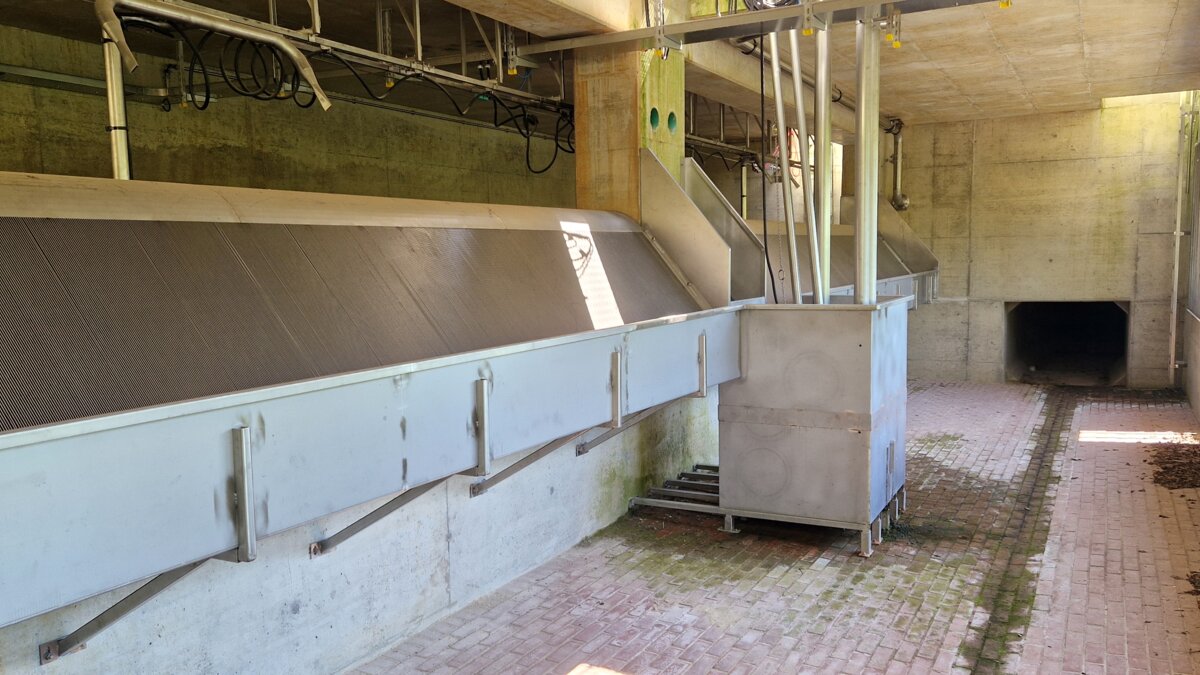

Retentionsbodenfilter Scheidfeldstraße

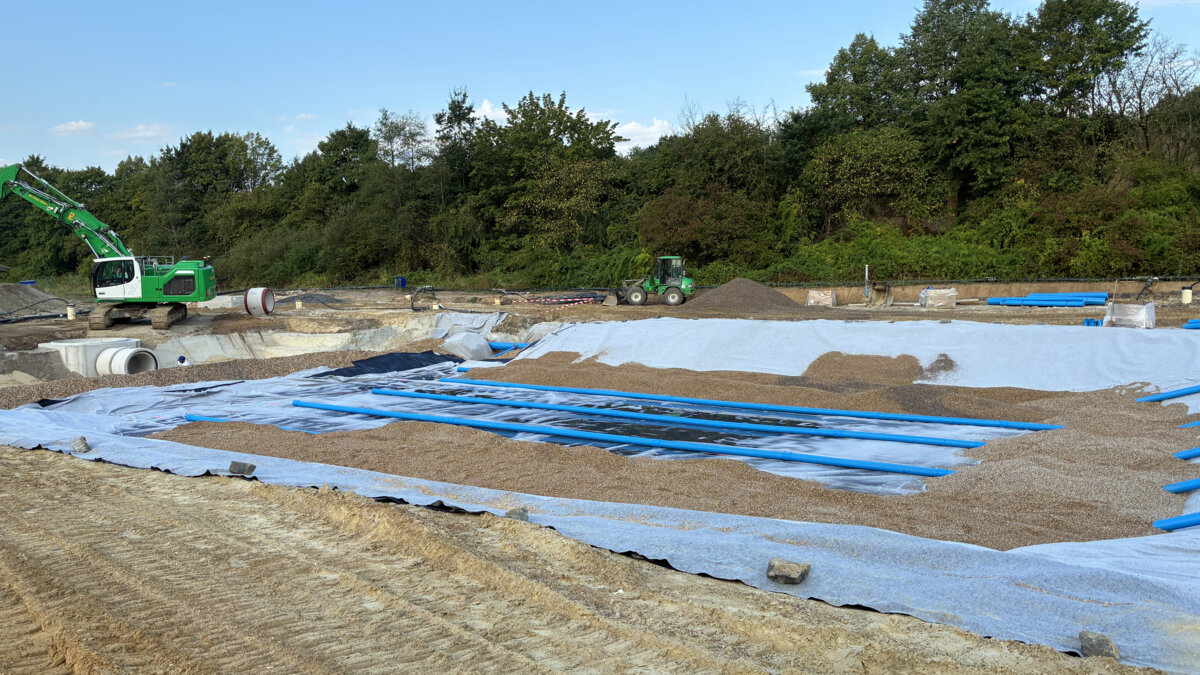

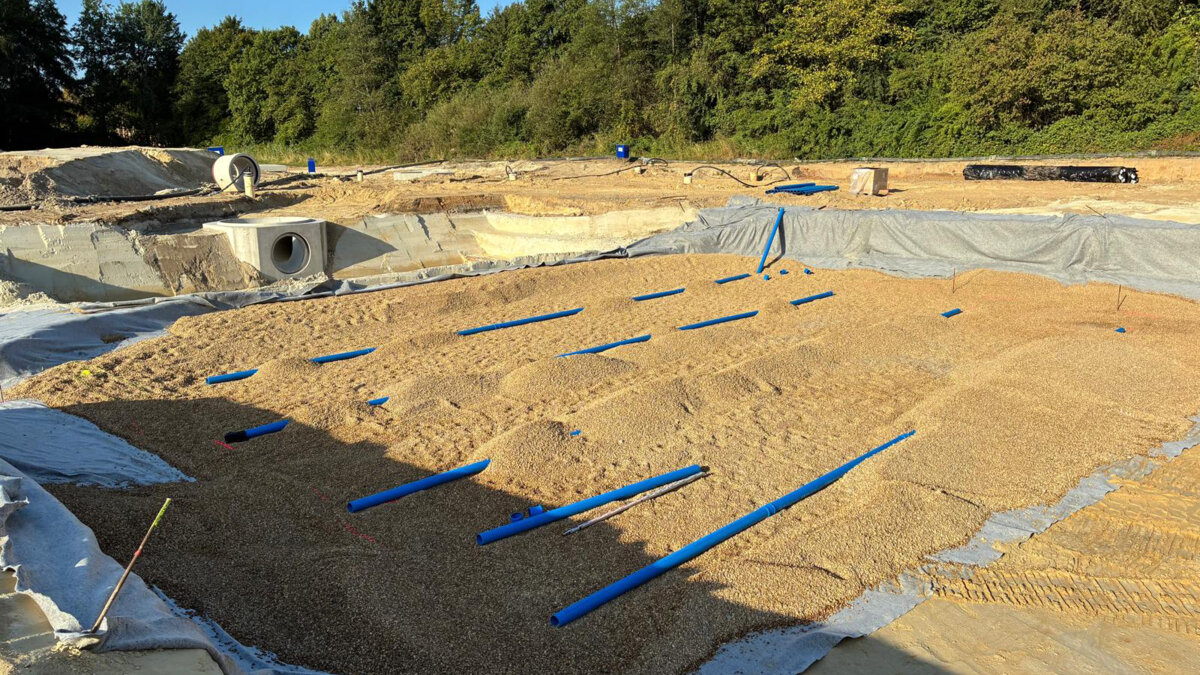

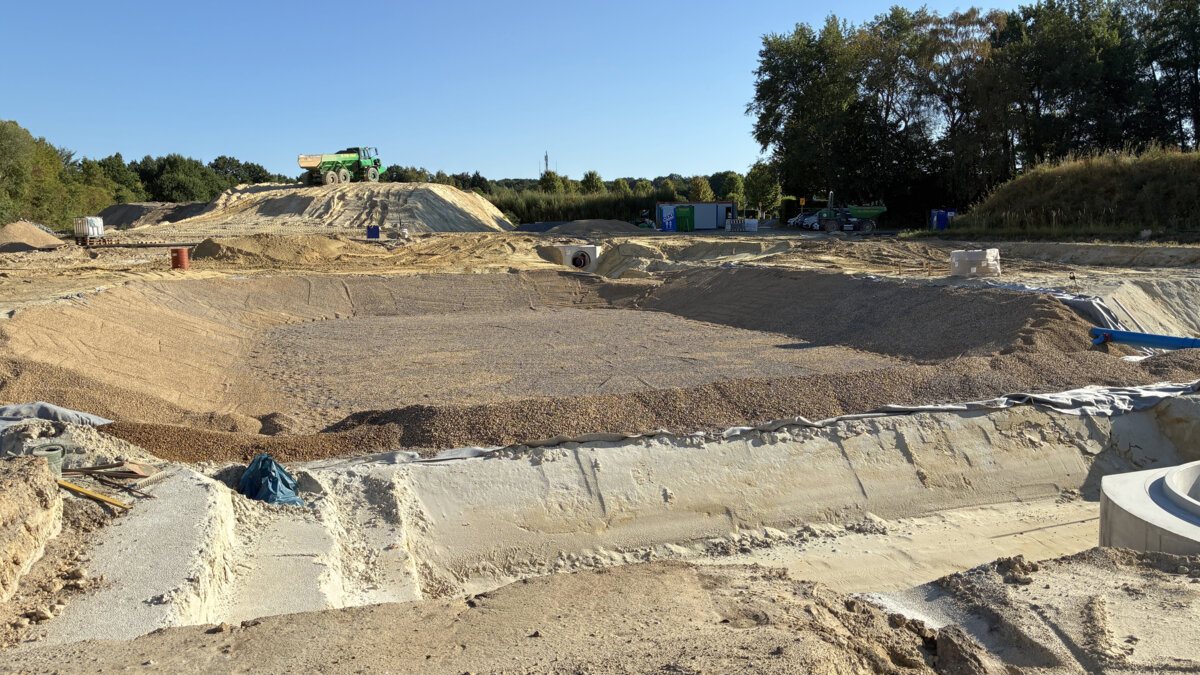

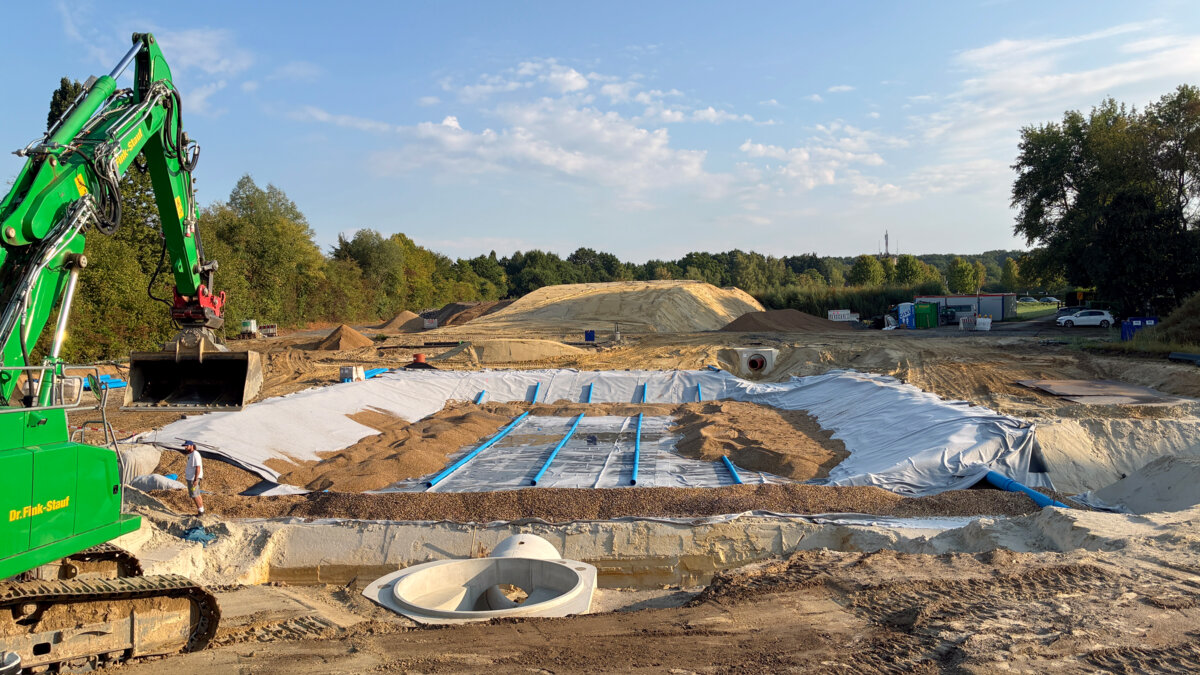

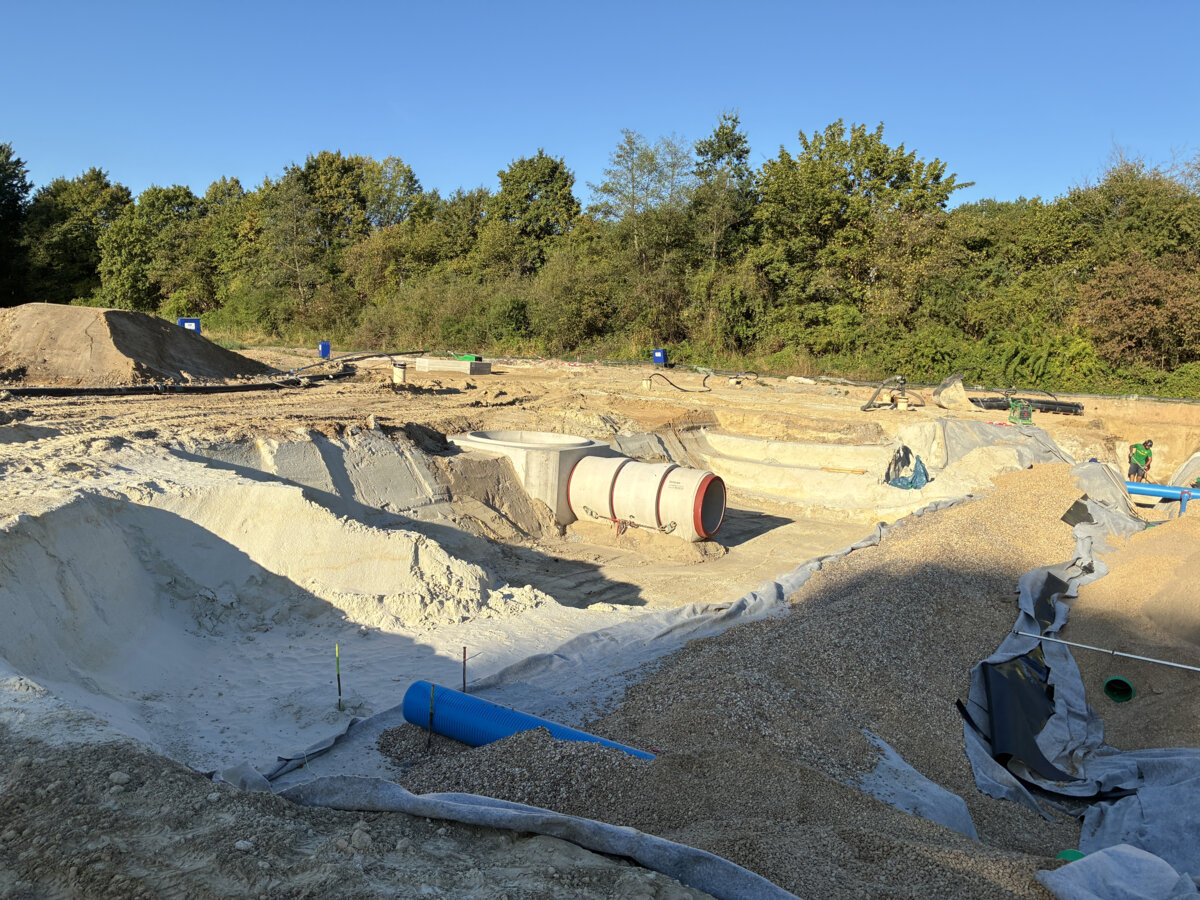

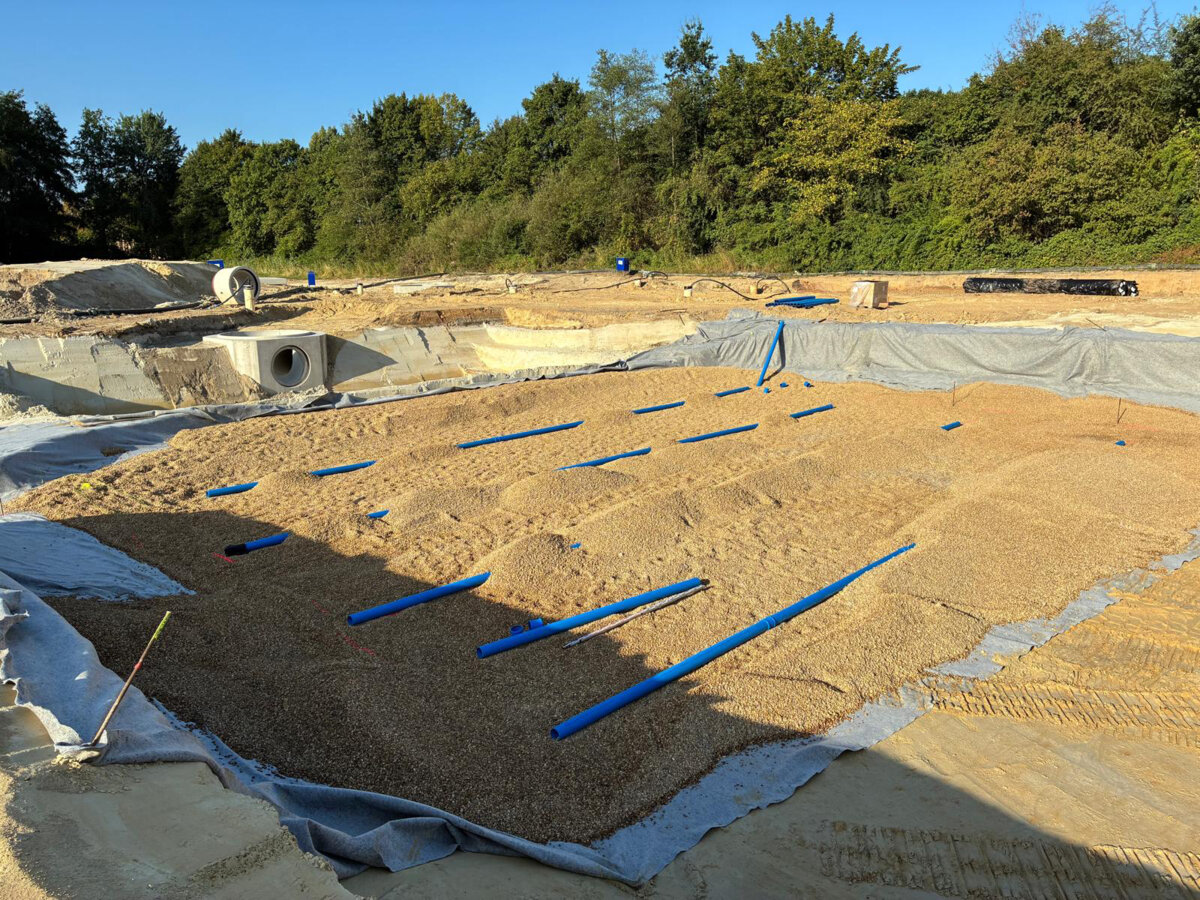

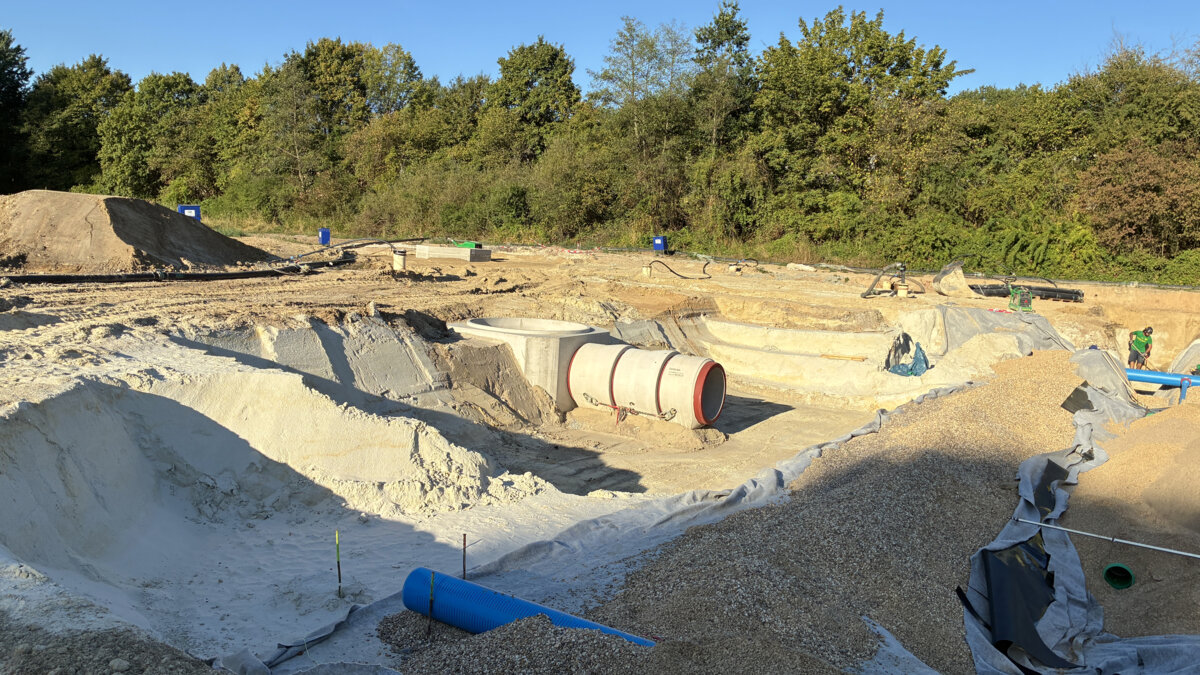

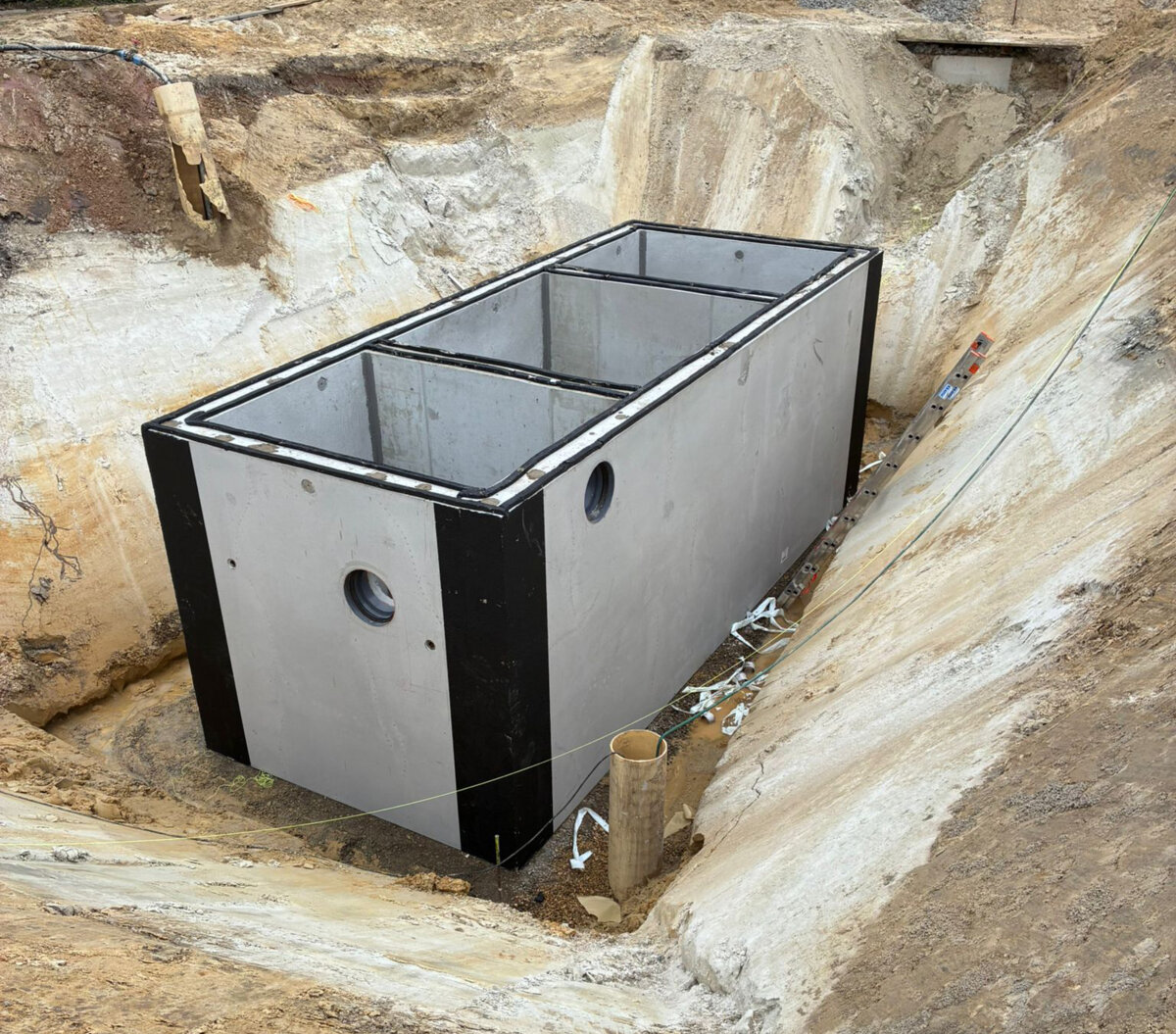

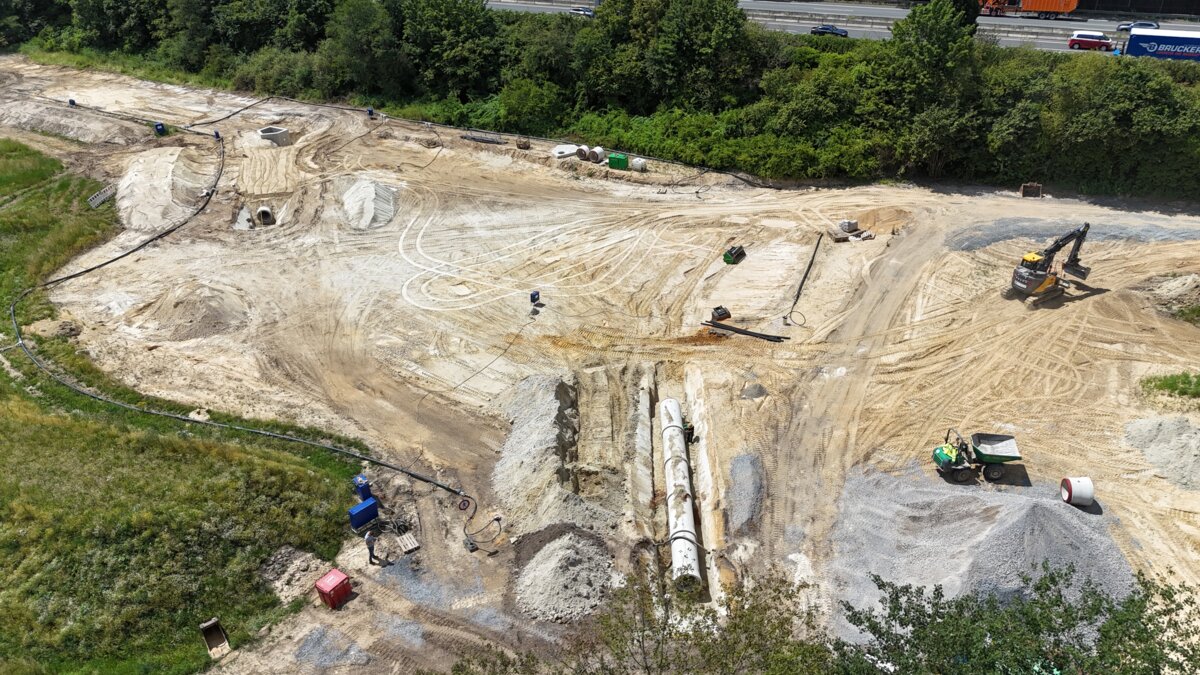

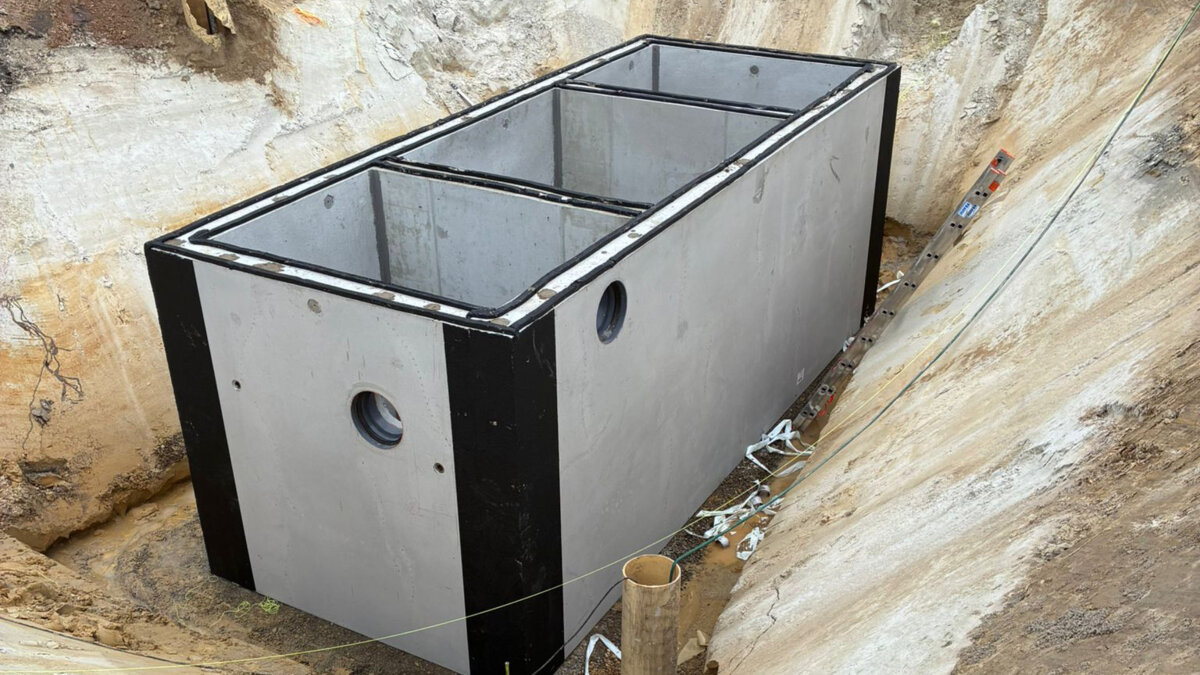

Die Bundesstadt Bonn baut zur Abwasserbehandlung das Retentionsbodenfilterbecken in der Scheidfeldstraße in Bonn-Niederholtorf. Das Becken ist einem vorhandenen RÜB nachgeschaltet und dient der weiteren Klärung von Mischwasserabschlägen aus der Kanalisation. Das Becken besteht aus einem Bodenfilter von ca. 720 m2 und einer darüberliegenden Speicherlamelle. Das Gesamtvolumen zur Speicherung beträgt ca. 750 m2.
Projektdaten
Zeitraum: 2016 – heute
16.000 m3 Bodenaushub
2.900 m2 PE-Folie zur Beckenabdichtung
120 m Kanalverlegung DN 200-1000
150 m Drainsauger DA 160
140 m3 Stahlbeton in Ortbetonbauweise zur Erstellung von 3 Bauwerken
400 m3 Fundamentbeton für Gabionenwände und Verteilerrinne
110 m Gabionenwände
Leistungen
Objektplanung Ing.-Bw. Lph. 1 - 8
Örtliche Bauüberwachung
Technische Ausrüstung Lph. 1 - 8
Tragwerksplanung Lph. 1 - 6
Verbandsgemeindewerke Hachenburg

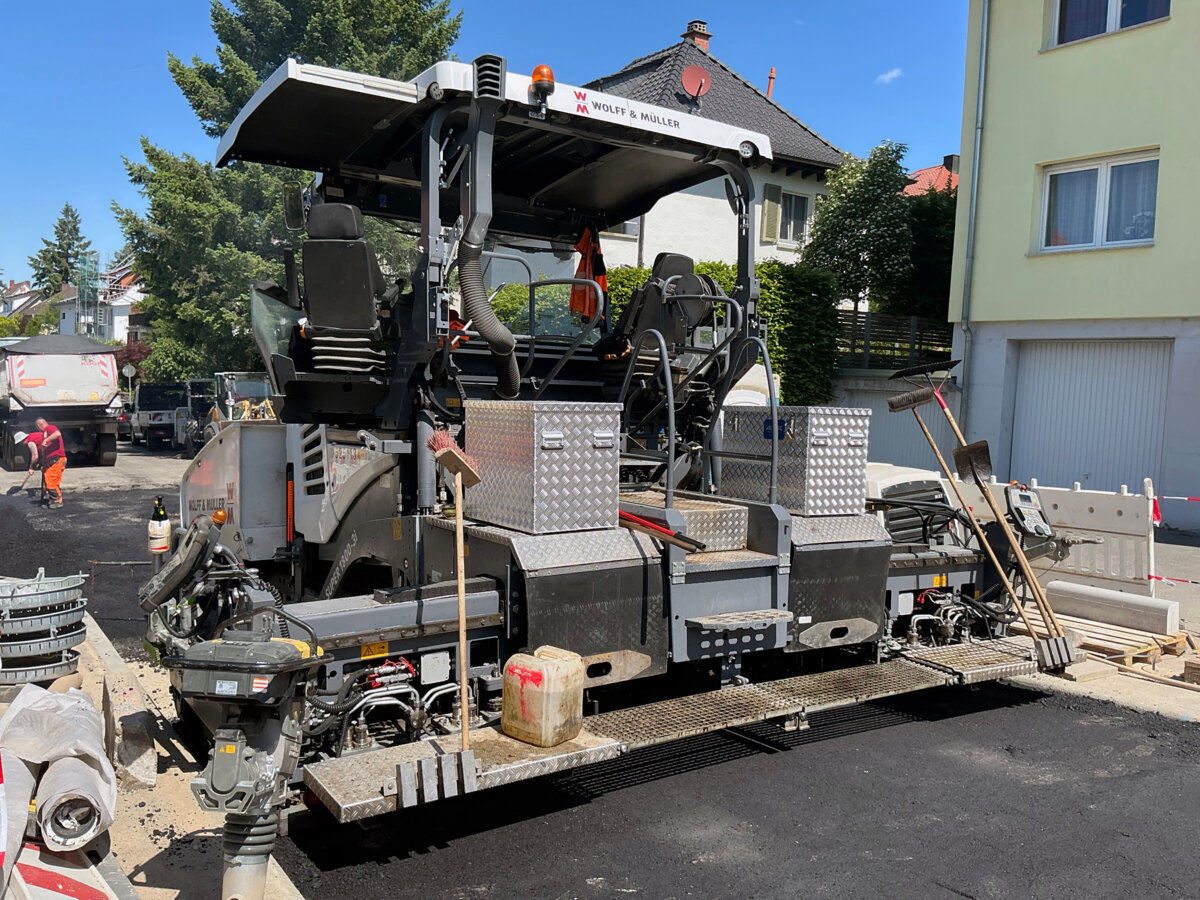

Verbindungssammler Giesenhausen – Sörth
Die Stilllegung der Teichkläranlage Giesenhausen erfordert die Ableitung des klärpflichtigen Abwassers zur Gruppenkläranlage Altenkirchen. Das Mischwasser wird zuvor in einem Stauraumkanal mit obenliegender Entlastung zurückgehalten. Vor Einleitung in das Gewässer wird ein RRB angeordnet.
Projektdaten
Zeitraum: 2021 – 2025
Ca. 3 km Kanalbau DN 250 – 1600
SKO: 180 m3, RRB: 700 m3
Leistungen
Objektplanung Ingenieurbauwerke Lph. 1-9
Örtliche Bauüberwachung
Immissionsnachweis nach DW A 102
Emschergenossenschaft, Stadt Unna, Städtischer Abwasserbetrieb Lünen, Gemeinde Holzwickede
Klimaresiliente Region mit internationaler Strahlkraft (KRiS)

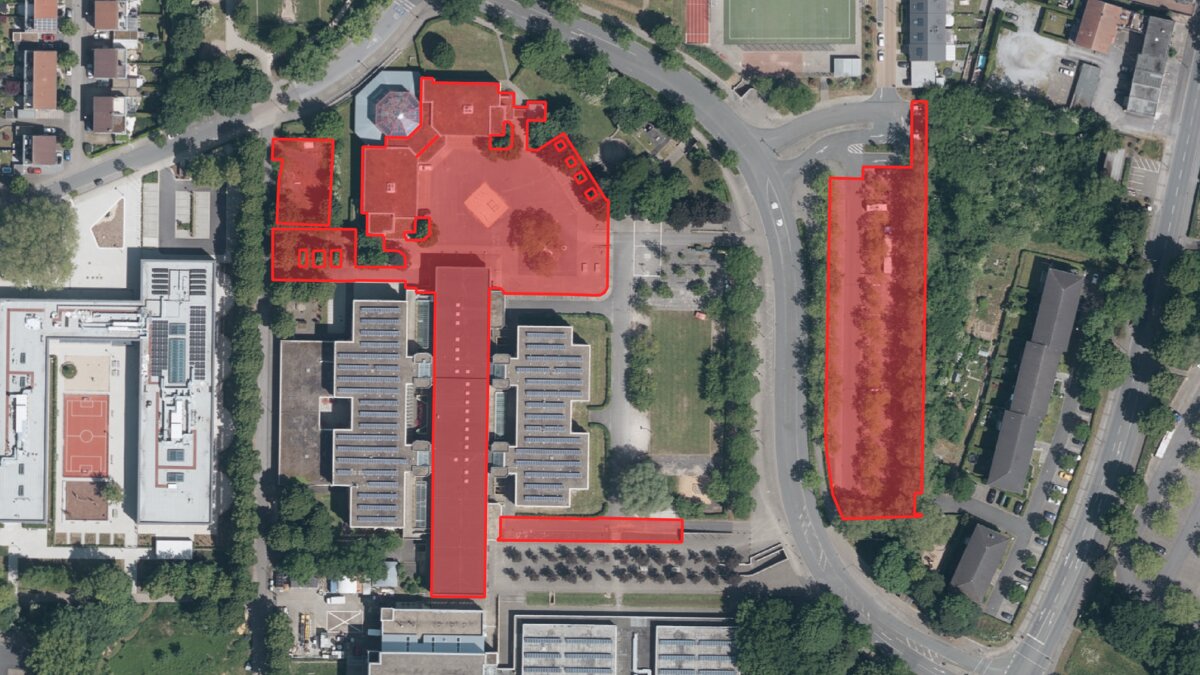

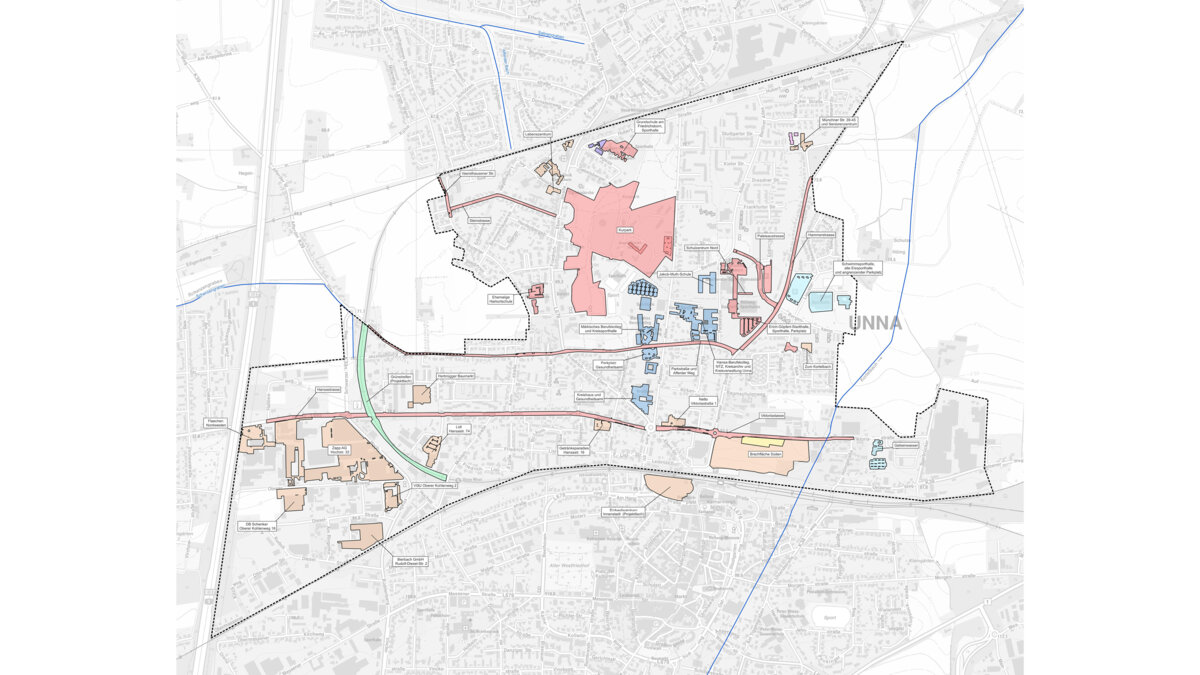

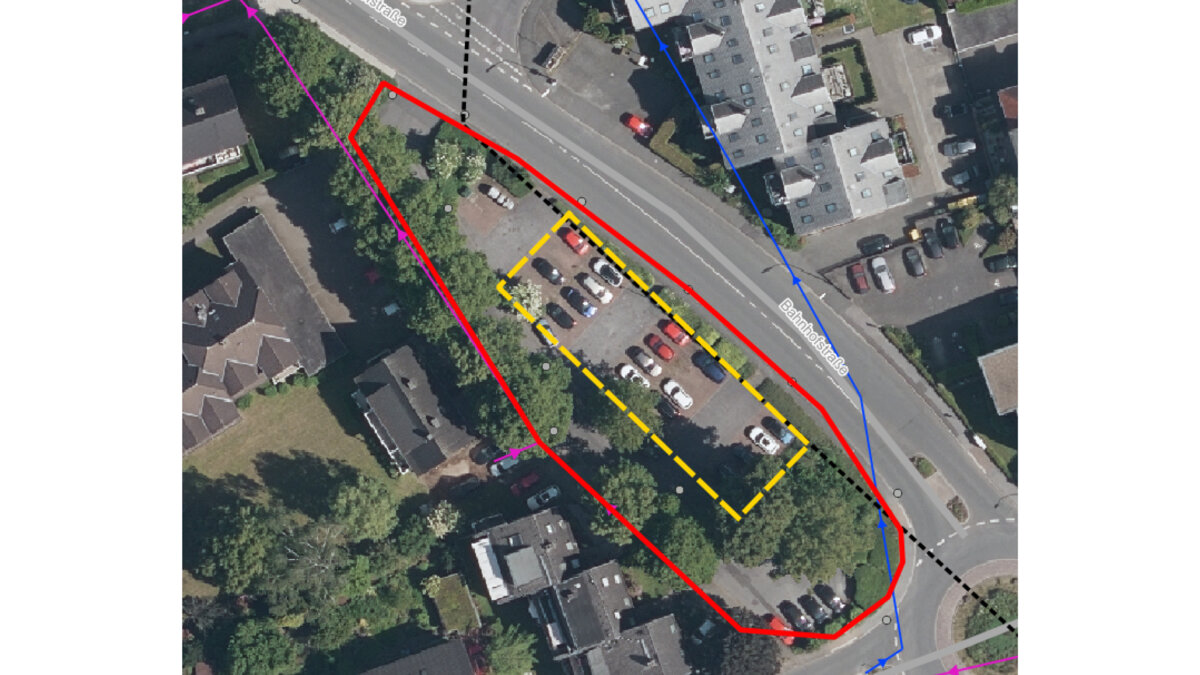

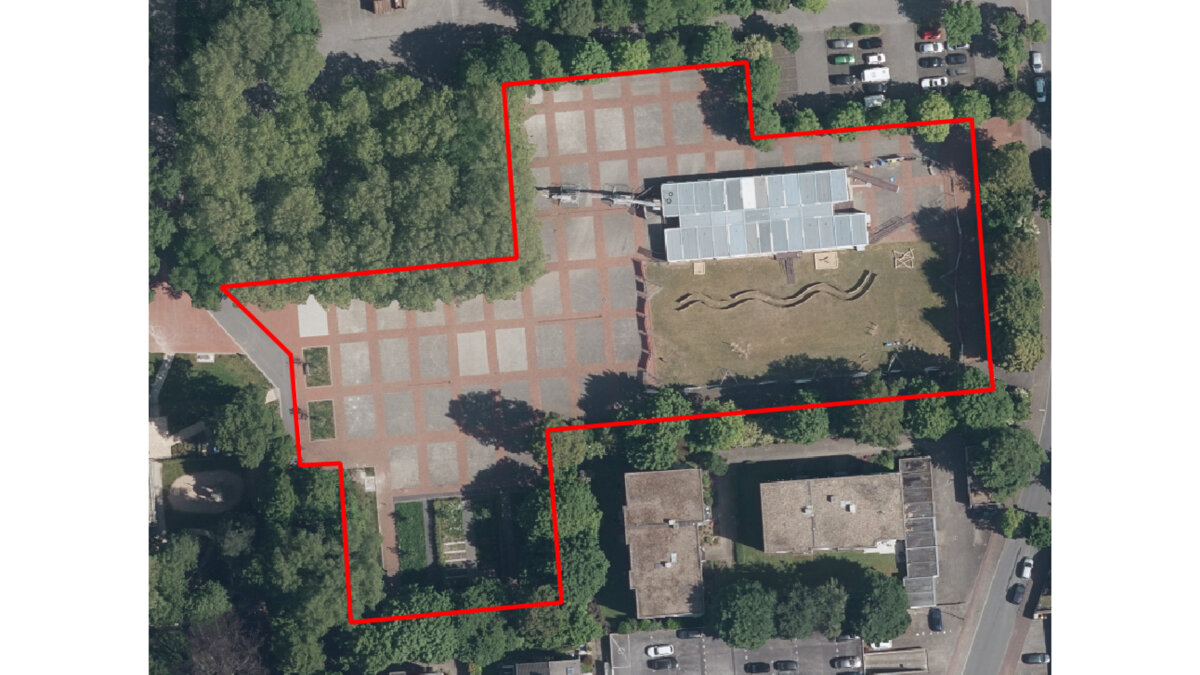

Für die Umsetzung von Maßnahmen zur Klimafolgenanpassung steht das Förderprogramm „Klimaresiliente Region mit internationaler Strahlkraft“ (KRiS) zur Verfügung. Hierzu werden Betrachtungsräume identifiziert und Maßnahmen entwickelt, um das Prinzip der Schwammstadt zu realisieren. FISCHER TEAMPLAN ist an folgenden Standorten aktiv tätig: Uni Campus Dortmund, Unna-Königsborn, Lünen und Holzwickede.
Projektdaten
Zeitraum: 2024/ 2025
Größe der Untersuchungsräume: 100 bis 540 ha
Umsetzung: „Schwammstadtprinzip“
Leistungen
Bestandserfassung/-analyse
Potenzialanalyse
Maßnahmenplanung
Umsetzungsfahrplan
Moderation Projekt- und Steuerungskreise
GEBAG Flächenentwicklungsgesellschaft mbH

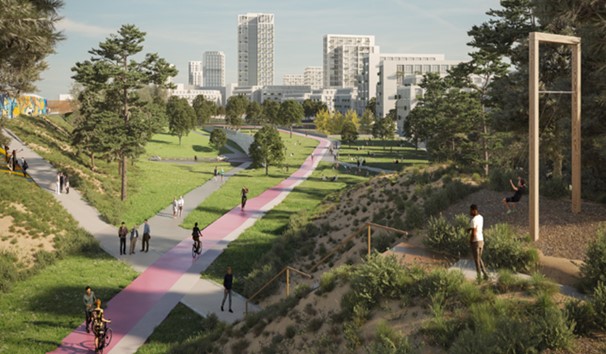

Duisburger Dünen: Stadtquartier am Alten Güterbahnhof

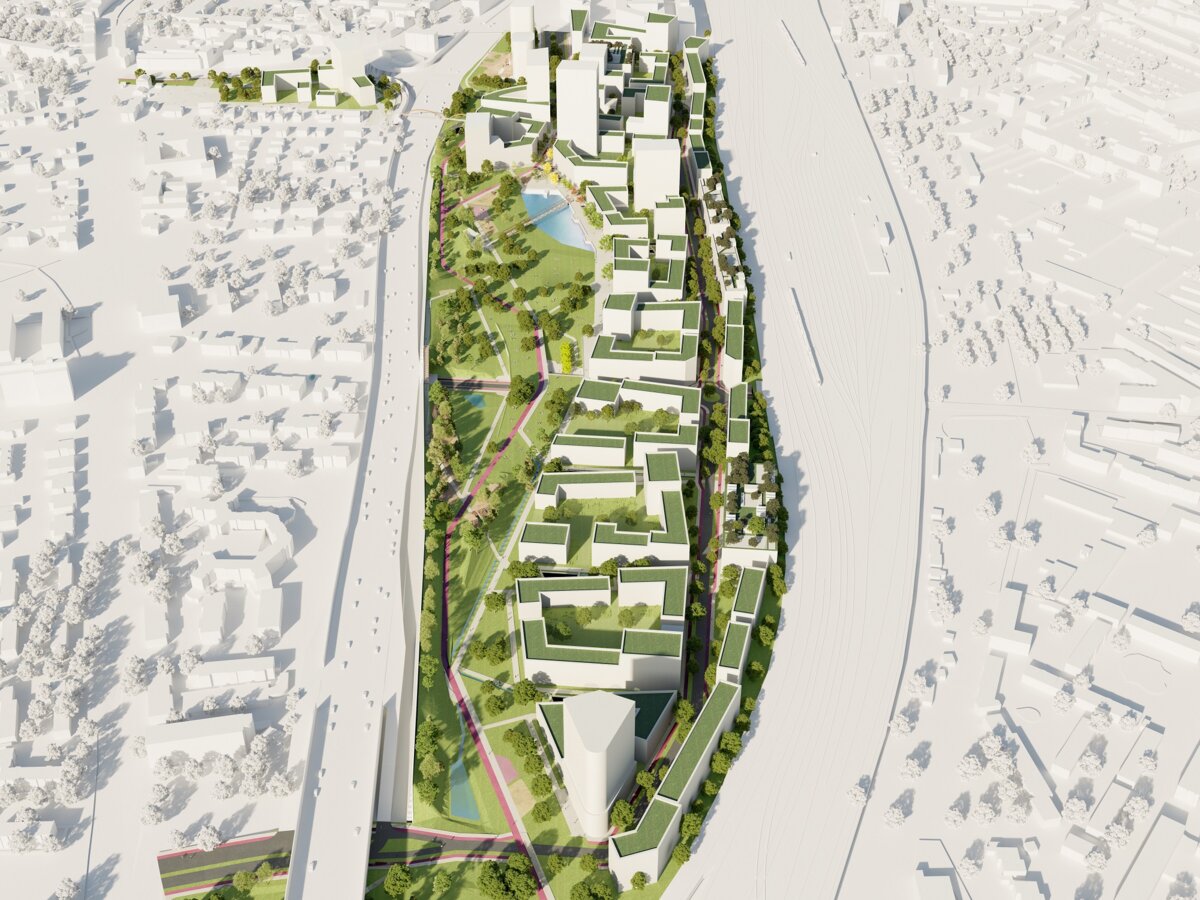

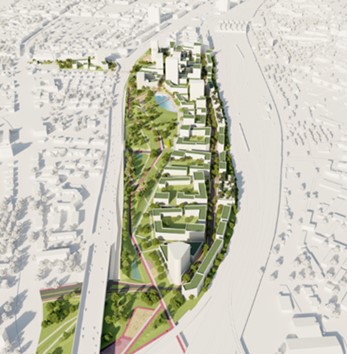

Erschließung der ehemaligen Güterbahnhofsfläche im Zentrum von Duisburg. Das Niederschlagswasser soll ohne Anschluss an das umliegende Kanalnetz auf dem Gelände genutzt und versickert werden (Schwammstadtprinzip). Hierzu werden Flächen multifunktional genutzt.
Projektdaten
Flächengröße: 17 ha
Umsetzung: „Schwammstadtprinzip“
Bodenmanagement (Auftrag/Abtrag): ca. 400.000 m3
Leistungen
Objektplanung Ingenieurbauwerke
Objektplanung Verkehrsanlagen
Tragwerksplanung
Emschergenossenschaft

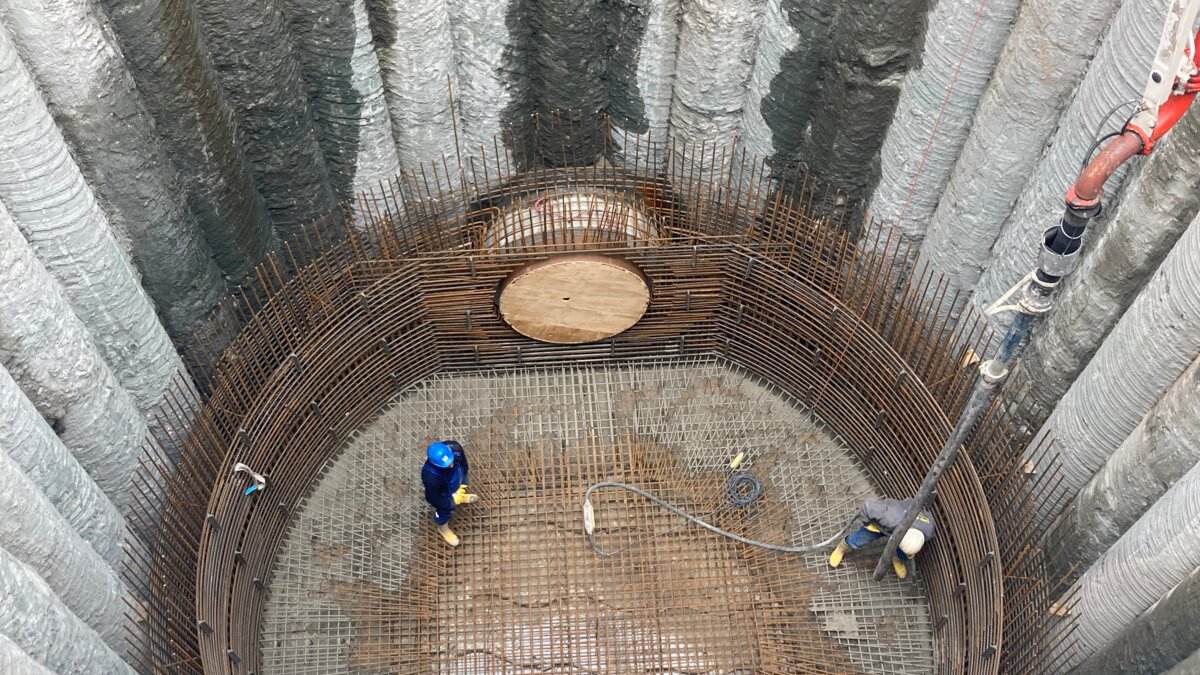

Pumpwerk Grimbergstraße

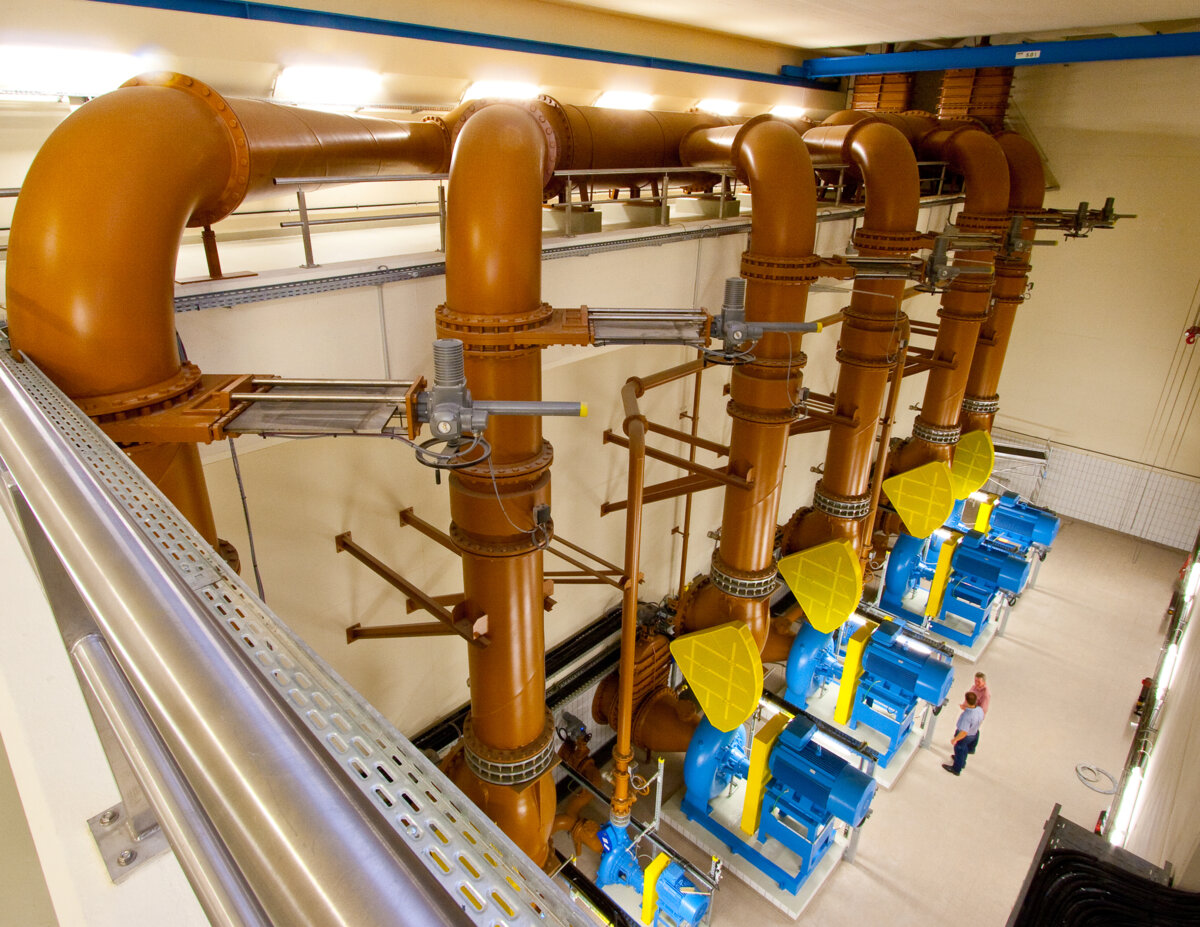

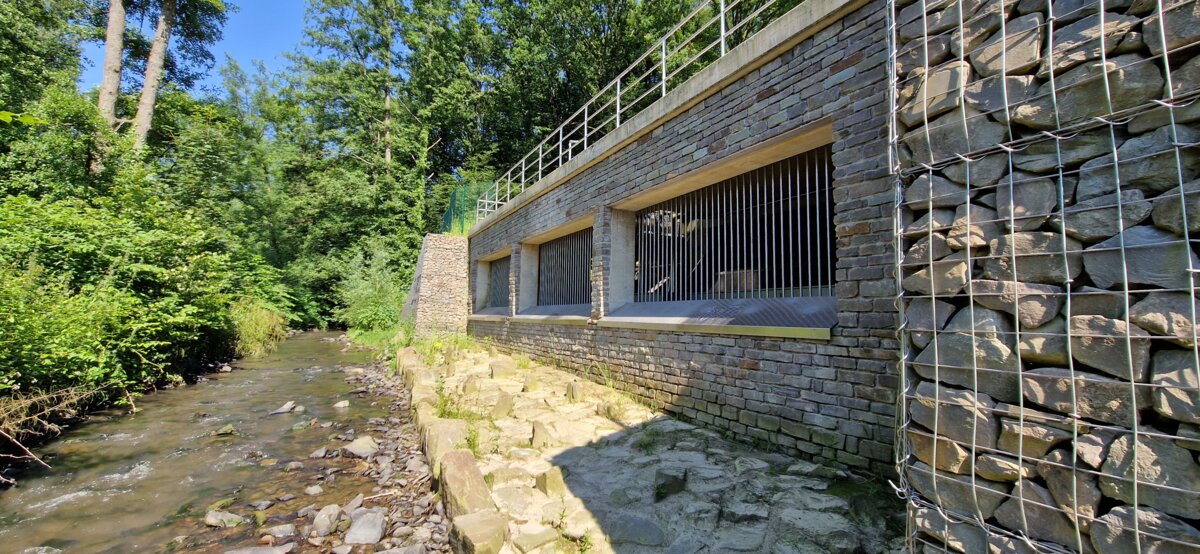

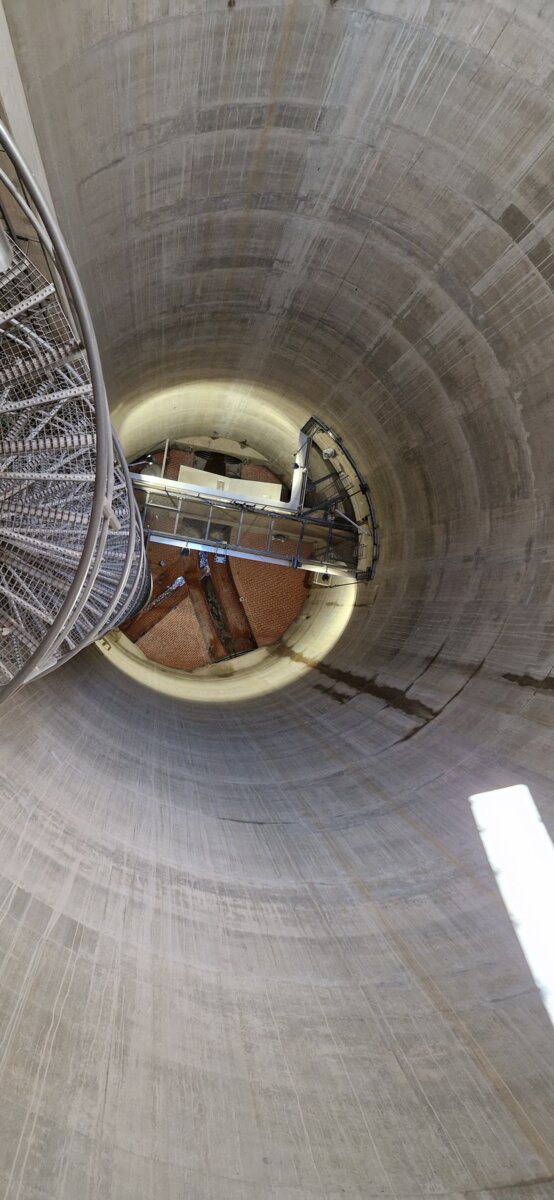

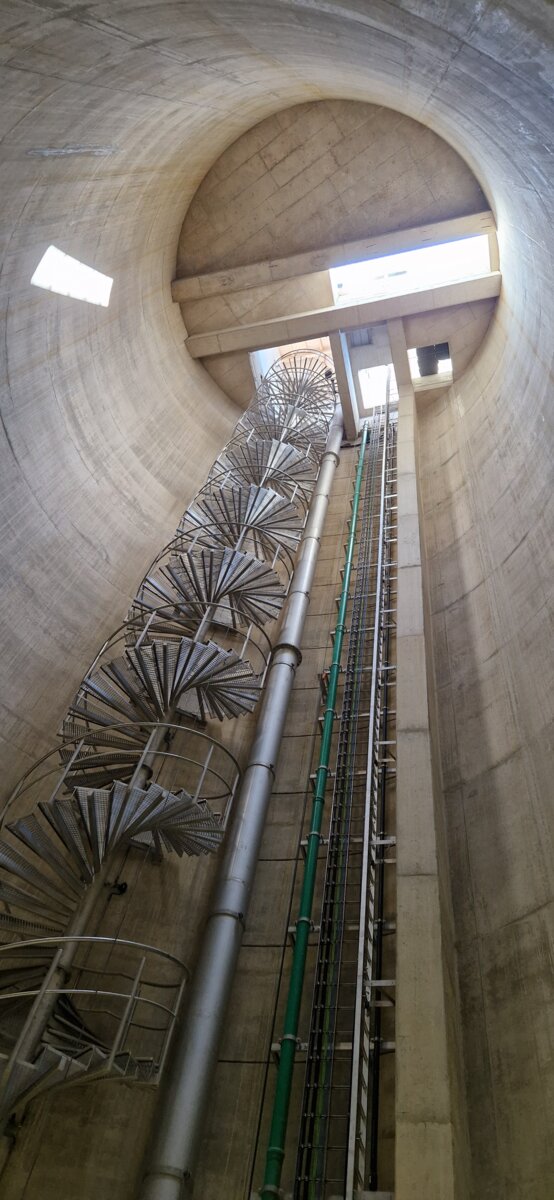

Doppelstöckiges Entlastungsbauwerk für die beiden Stauraumkanäle Grimbergstraße und Kleine Emscher mit integriertem Pumpwerk, Hebung des Entlastungswassers durch strömungsoptimierte Rohrschachtpumpen.
Projektdaten
Behandlungsvolumen: 7.500 m3
Förderleistung: 10,5 m3/s

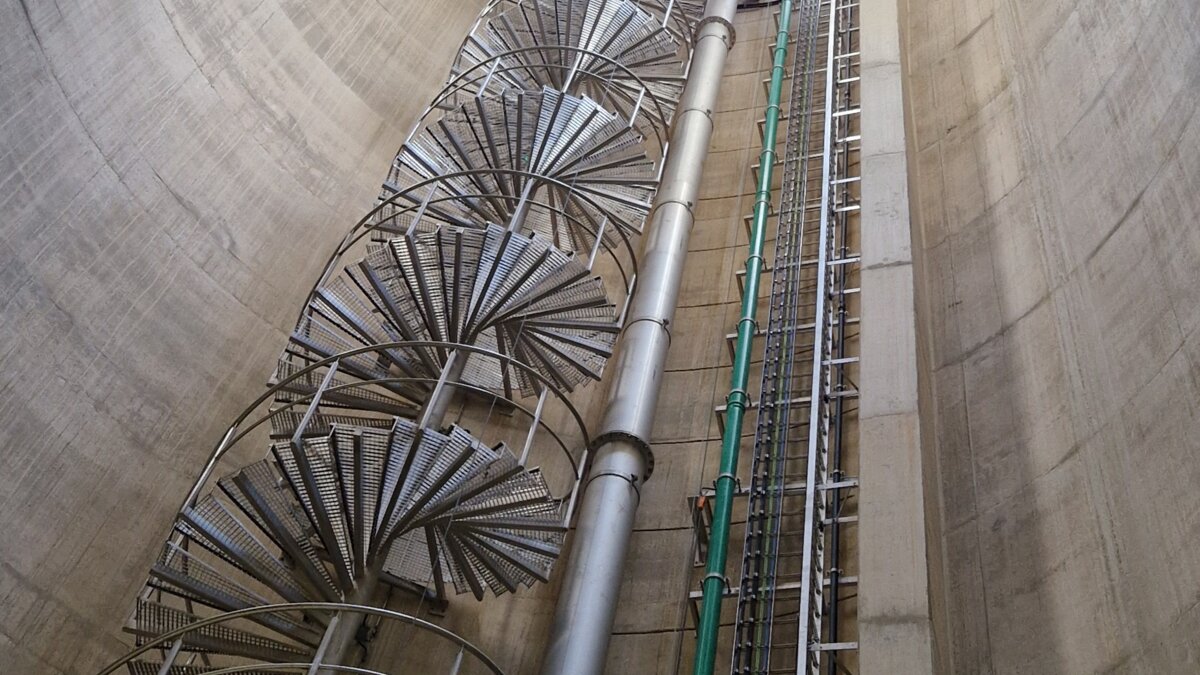

Bauwerkstiefe: 29 m
Leistungen
Objektplanung
Technische Ausrüstung
Tragwerksplanung
Ford-Werke GmbH
Kanalsanierung in den Fordwerken

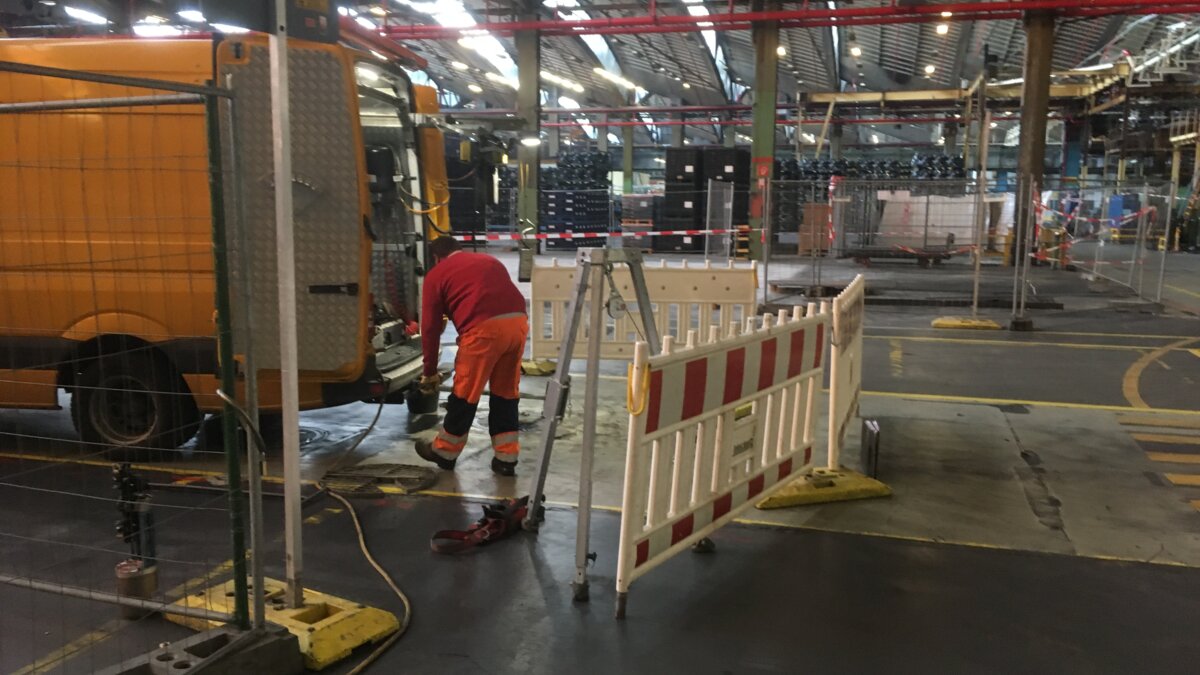

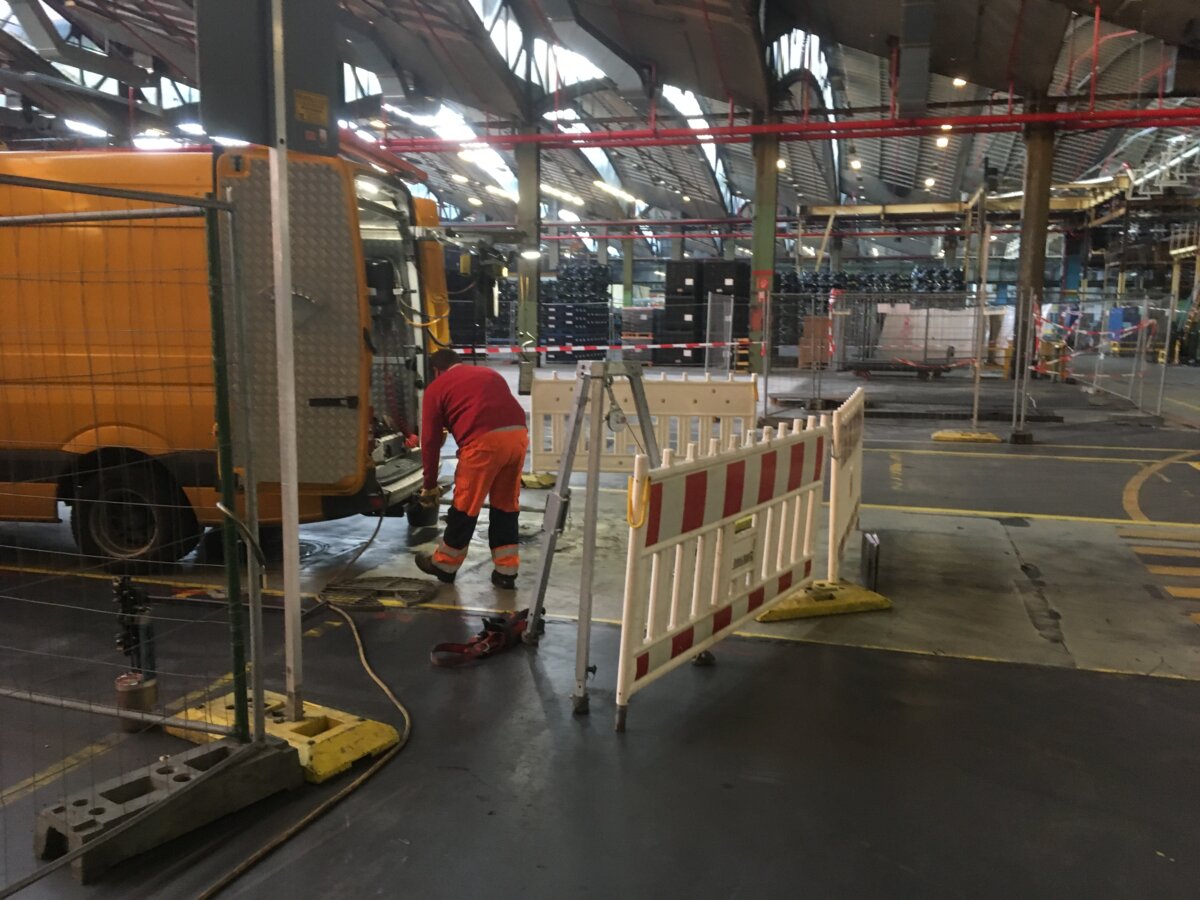

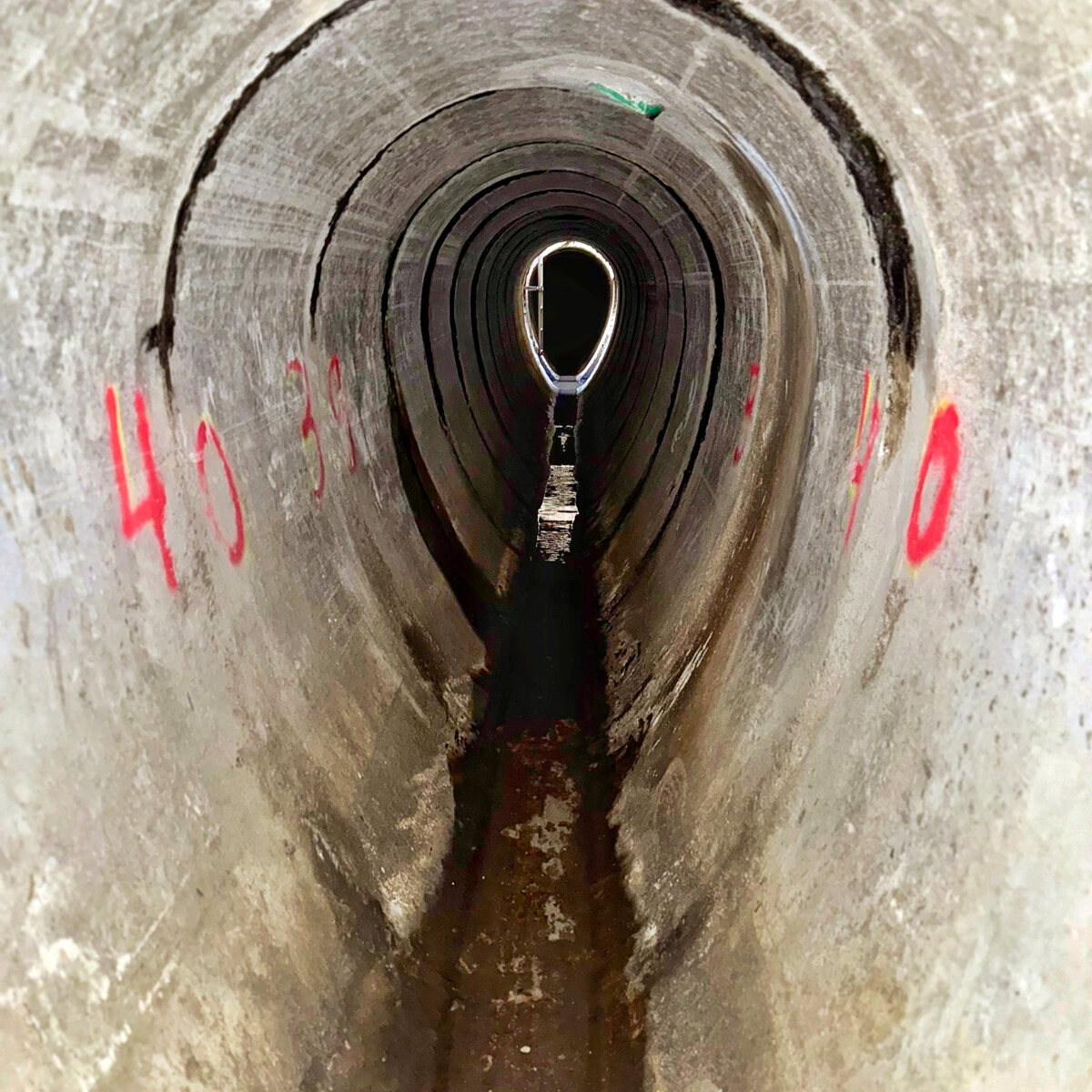

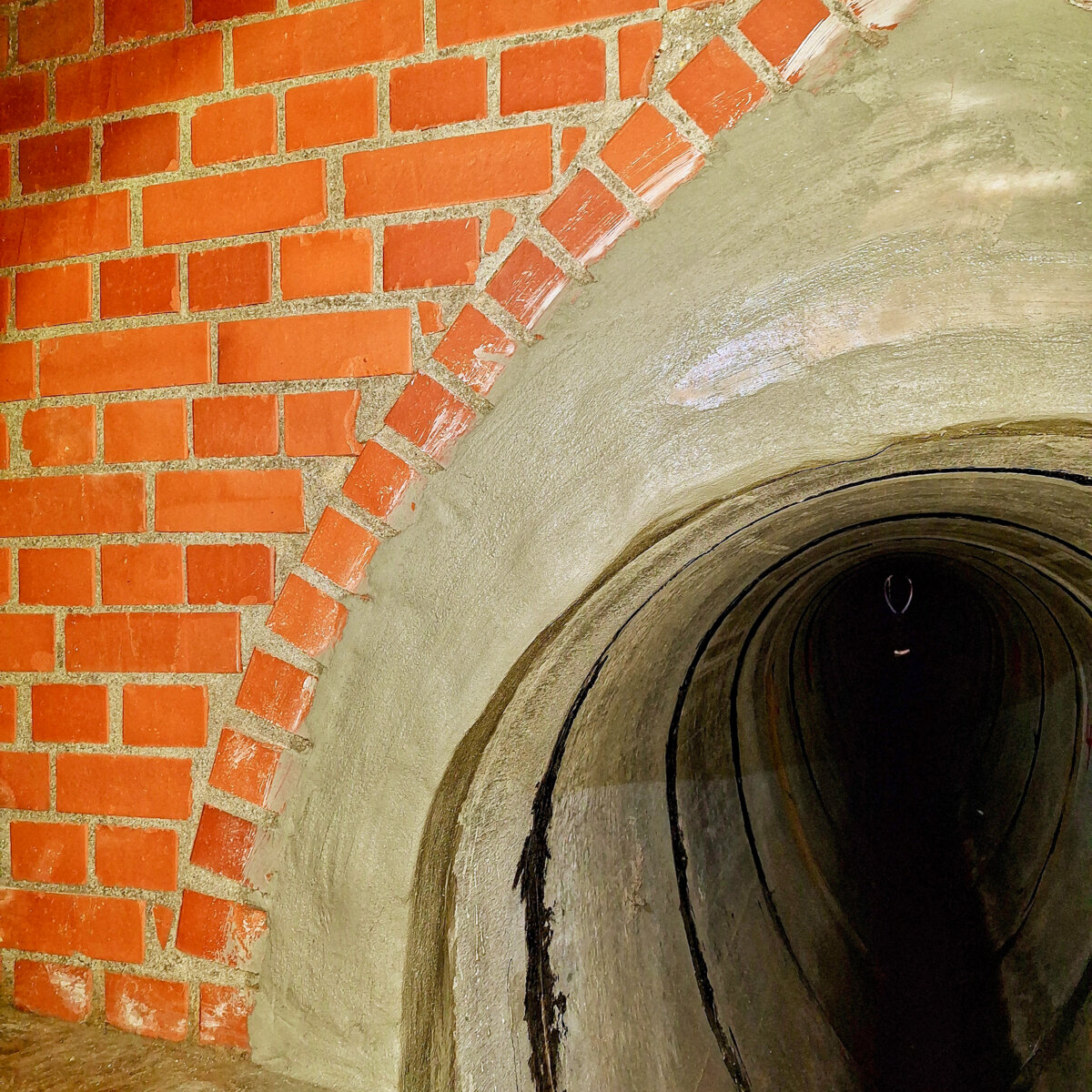

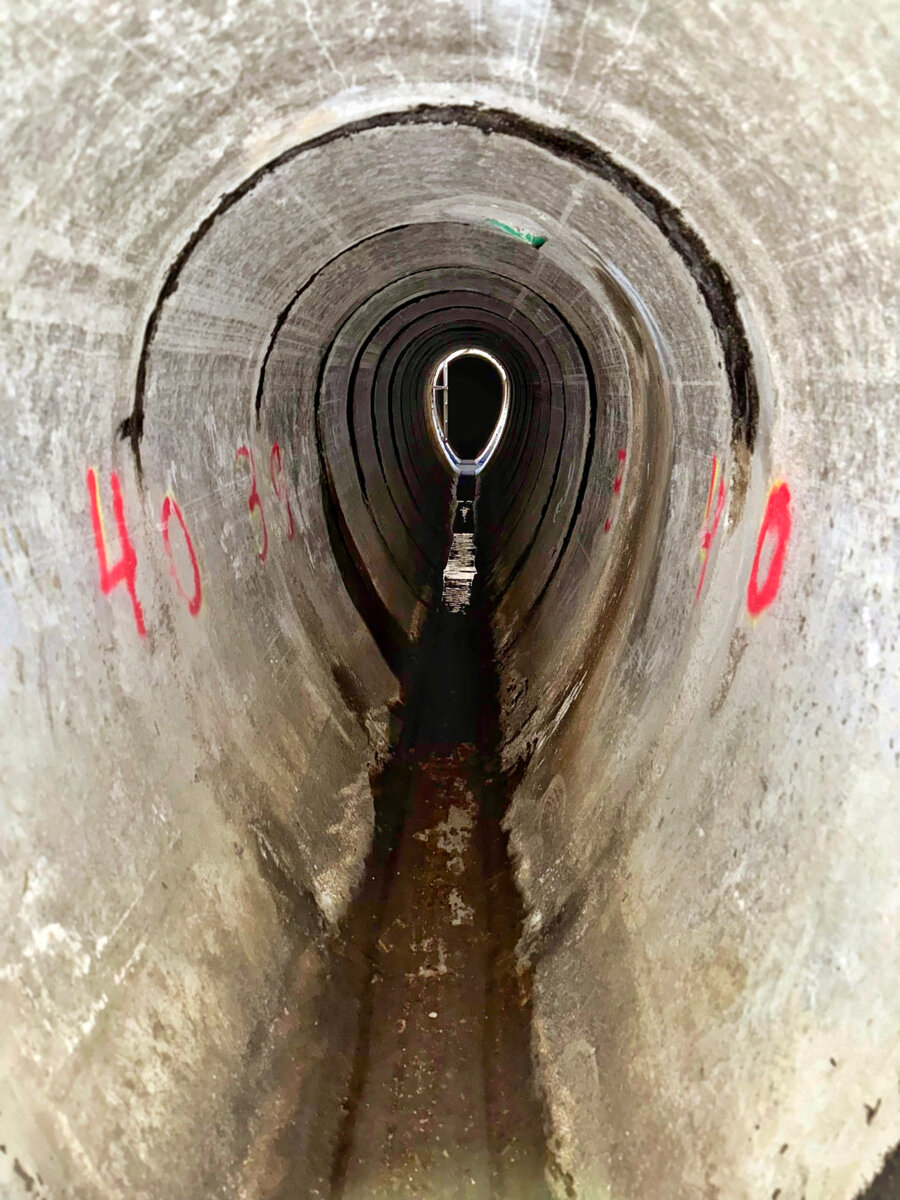

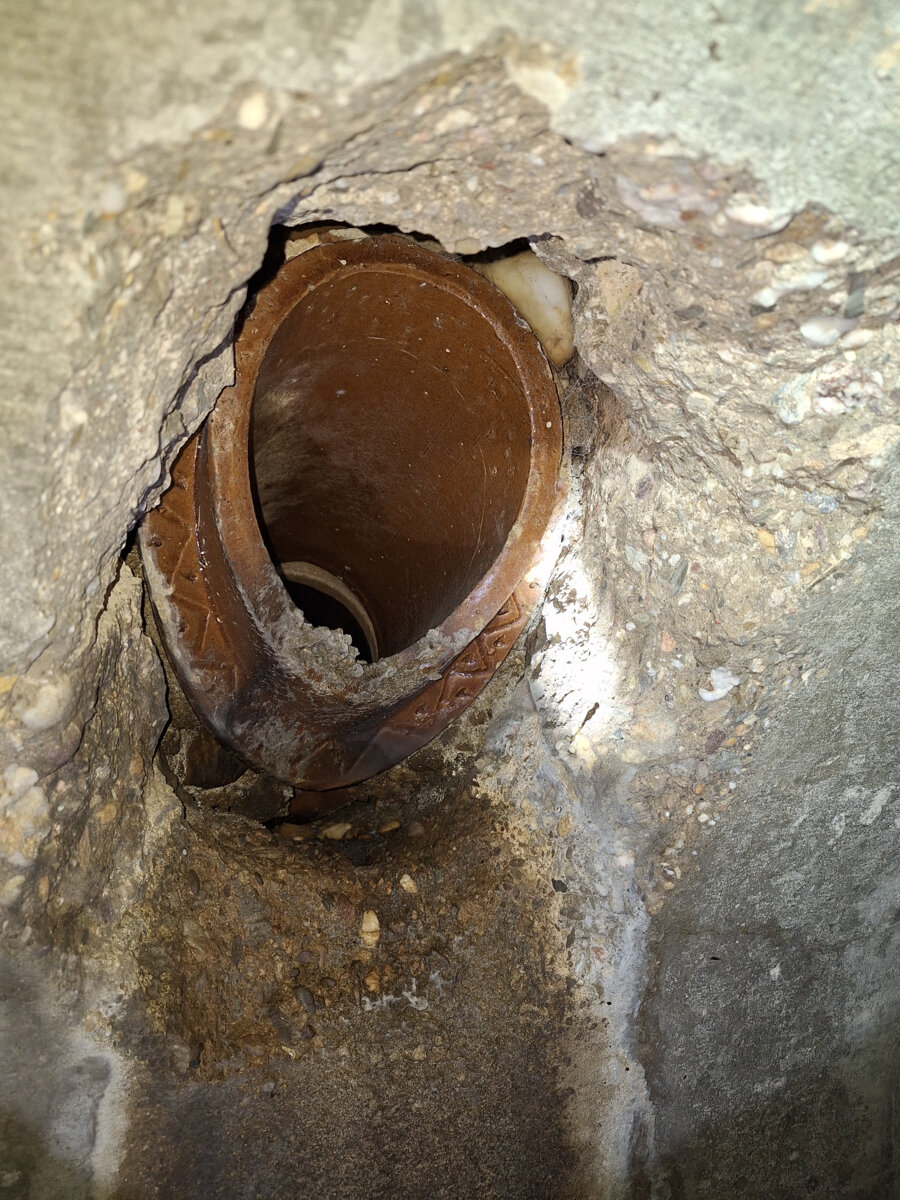

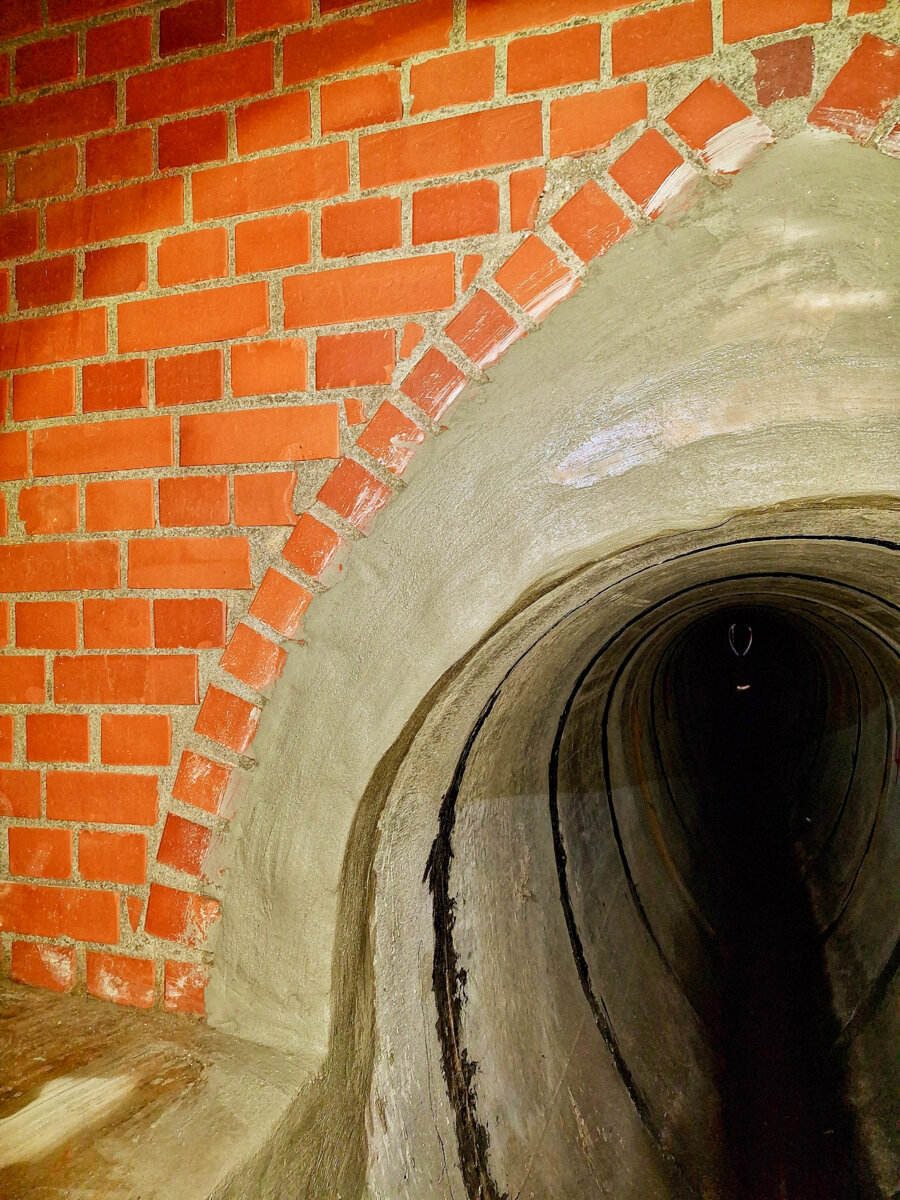

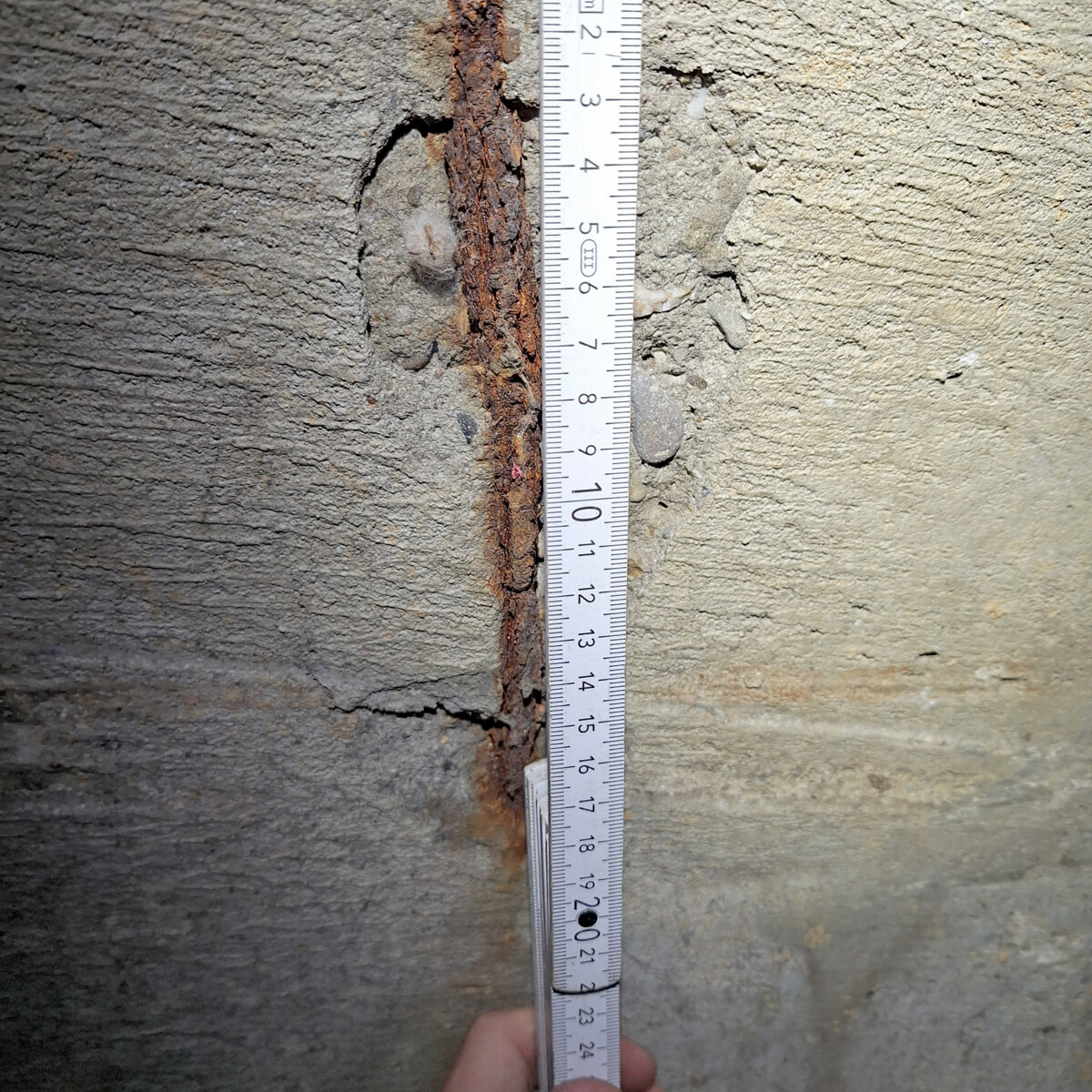

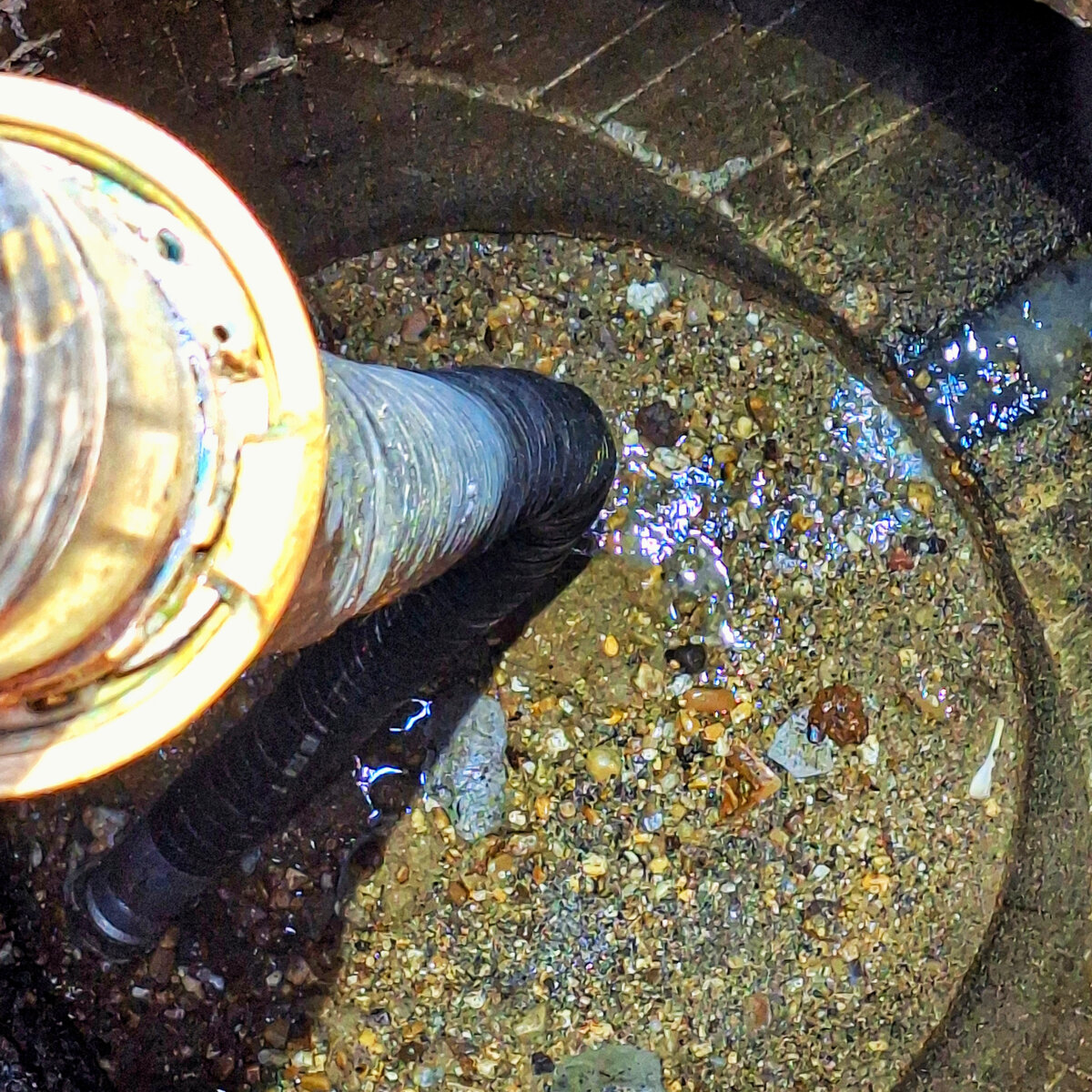

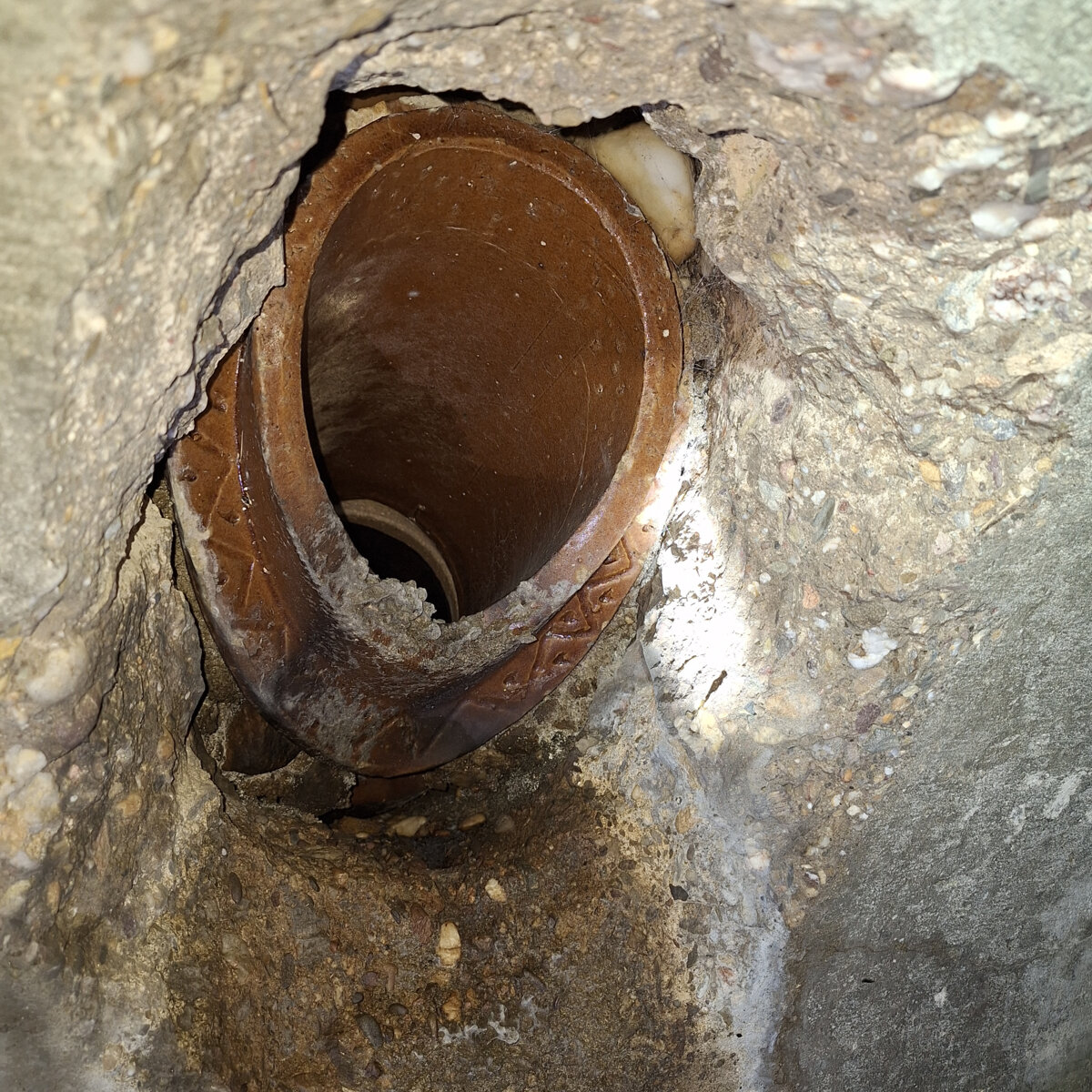

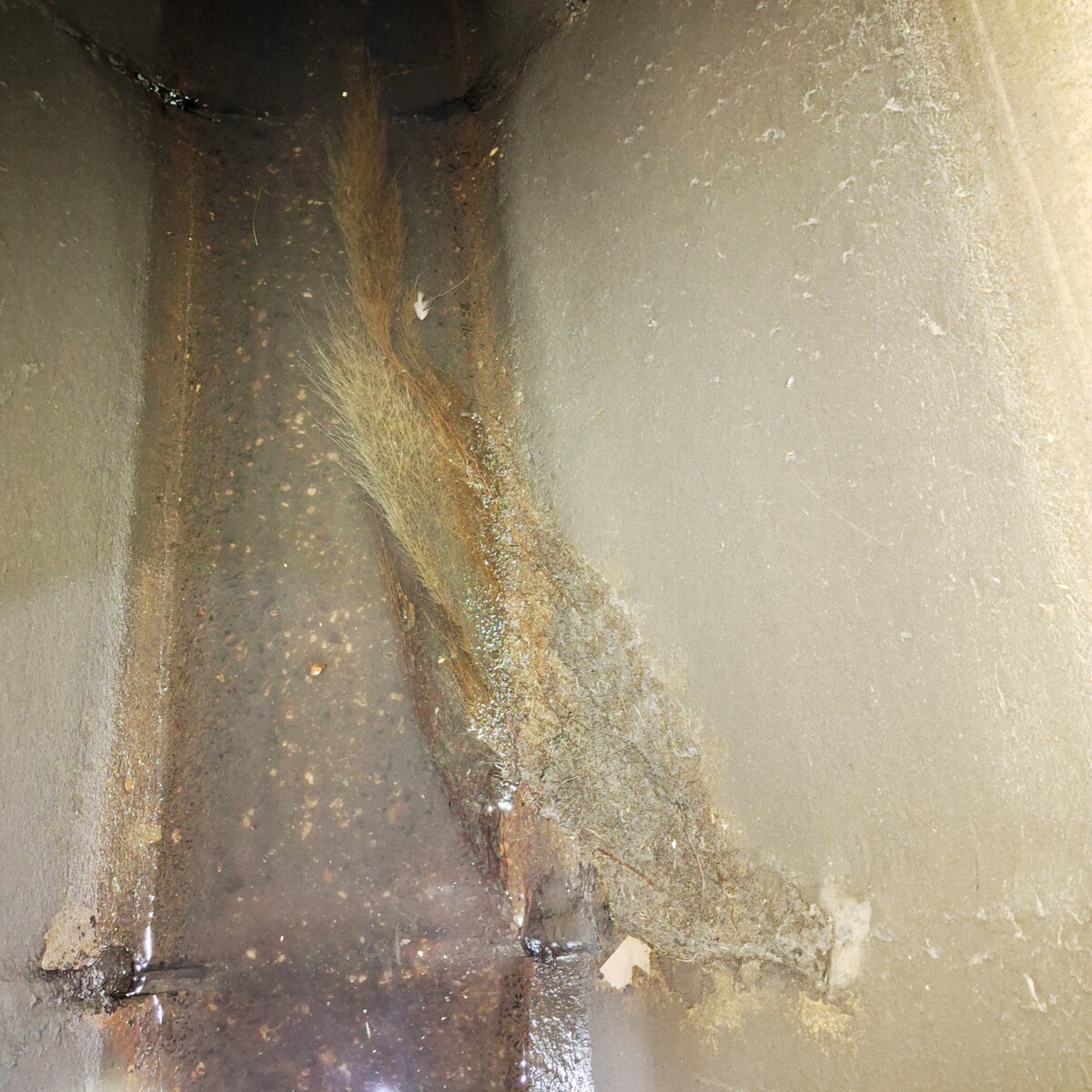

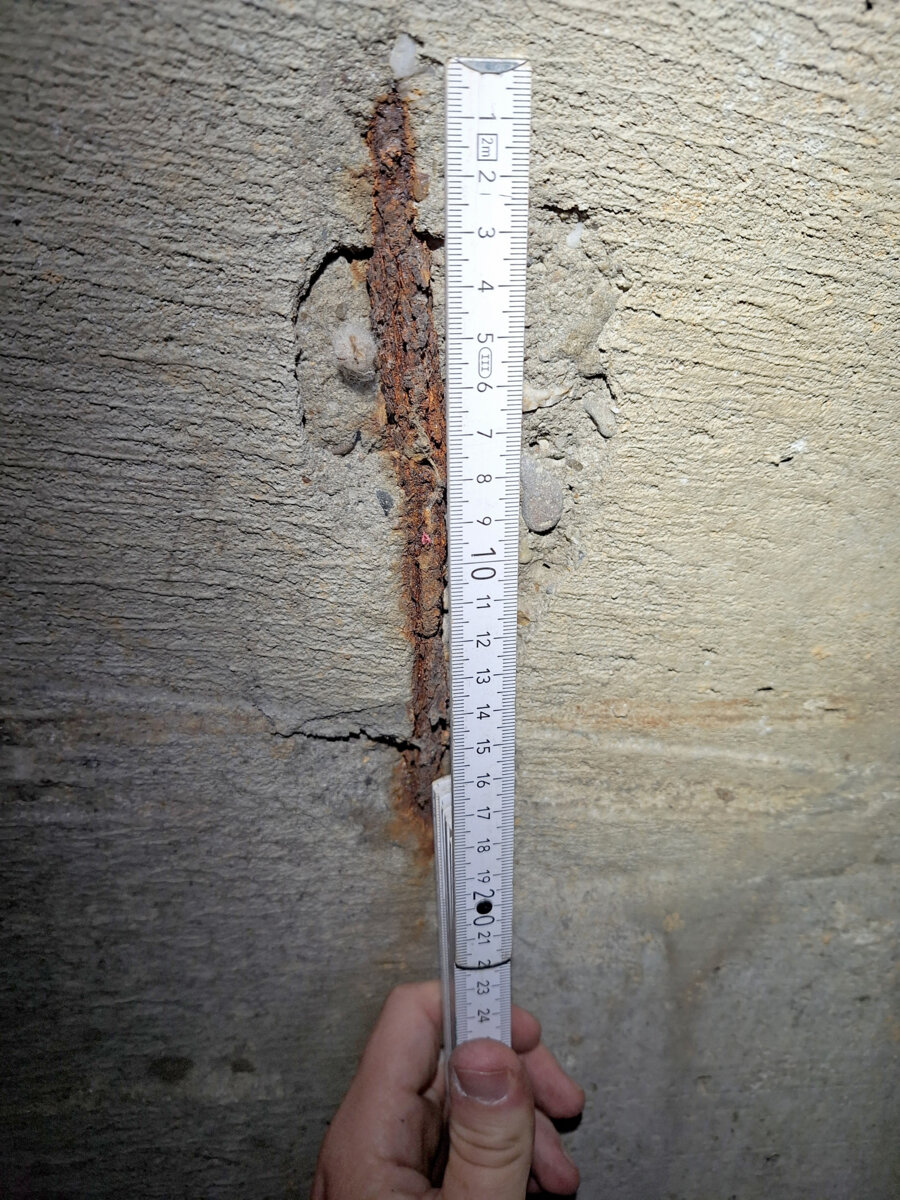

Die Kanalsanierung bei zwingend aufrecht zu erhaltendem Werksbetrieb stellte eine komplexe Aufgabe dar. Bei der weitestgehend grabenlosen Kanalsanierung kamen verschiedene Technikfamilien aus den Bereichen der Renovierungs- und Reparaturverfahren zum Einsatz.
Projektdaten
Zeitraum: 2015 – heute
Sanierung von Kanälen, Leitungen und Schächten
Geschlossene Kanalsanierung: DN 100 - DN 800
Leistungen
Objektplanung Ingenieurbauwerke Lph. 1-6
Örtliche Bauüberwachung
Besondere Leistungen zur Lph. 8
Stadt Koblenz, Eigenbetrieb Stadtentwässerung

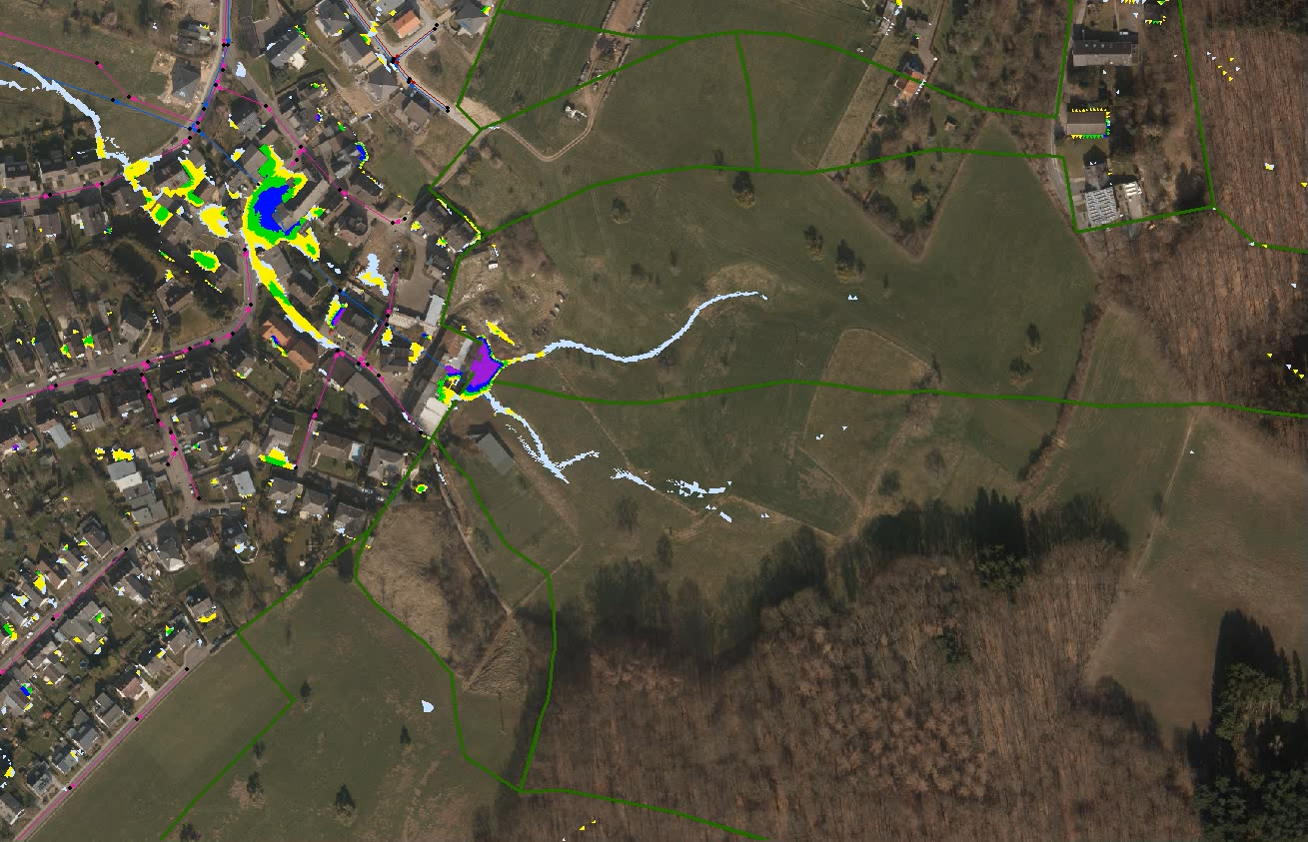

Generalentwässerungsplan Koblenz
Im Rahmen der generellen Entwässerungsplanung wurden folgende Zustände untersucht: Istzustand, erweiterter Istzustand, unsanierter Prognosezustand und sanierter Prognosezustand. Die Bearbeitung der generellen Entwässerungsplanung erfolgte durch die Ingenieurgemeinschaft GEP Koblenz FISCHER TEAMPLAN und itwh.
Projektdaten
Zeitraum: 2016 – 2022
Netzlänge: 626 km
Regenüberläufe: 25 Stck.
Rückhaltekanäle/-becken: 15 Stck.
Leistungen
Übernahme, Prüfung, Korrektur benötigter Kanalnetzdaten aus Datenbank
Erfassung Sonderbauwerksdaten
Überfliegung mit Erfassung versiegelter Flächen, Grundstücksscharfe Zuordnung

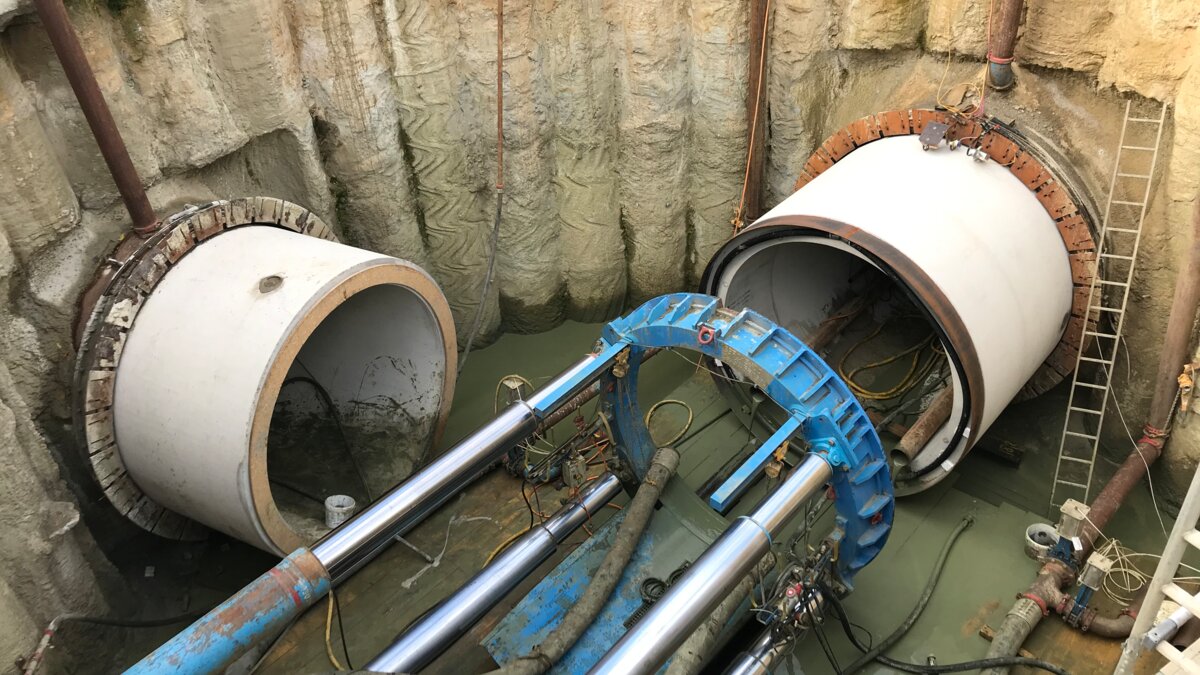

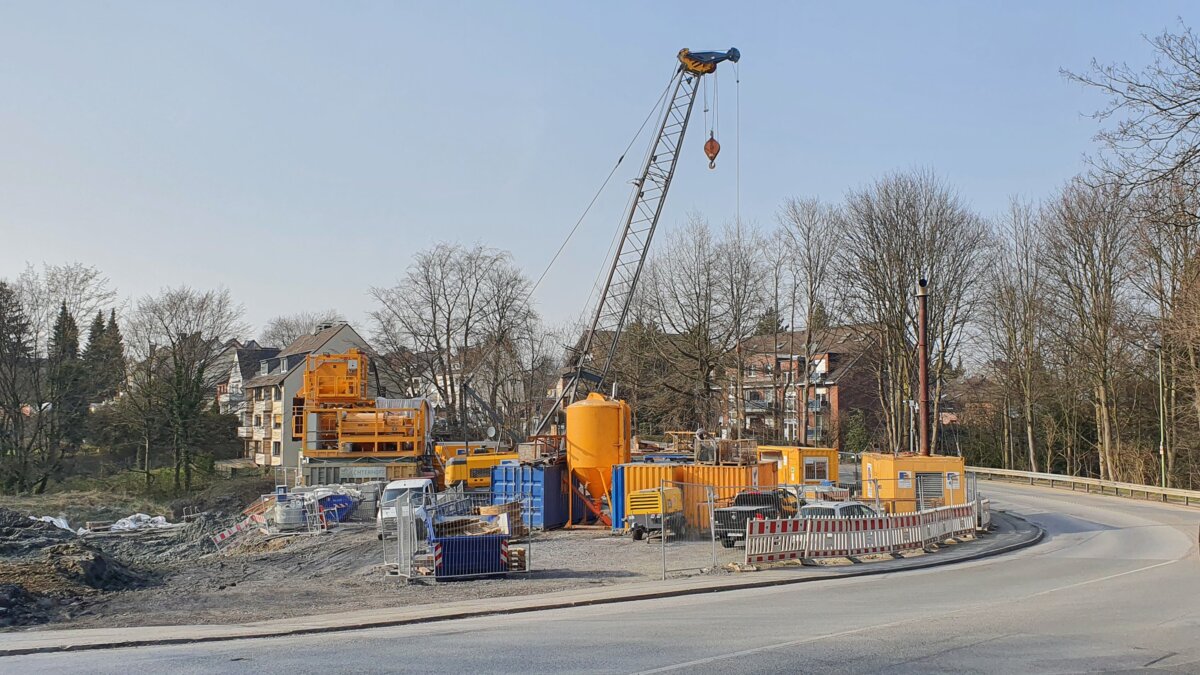

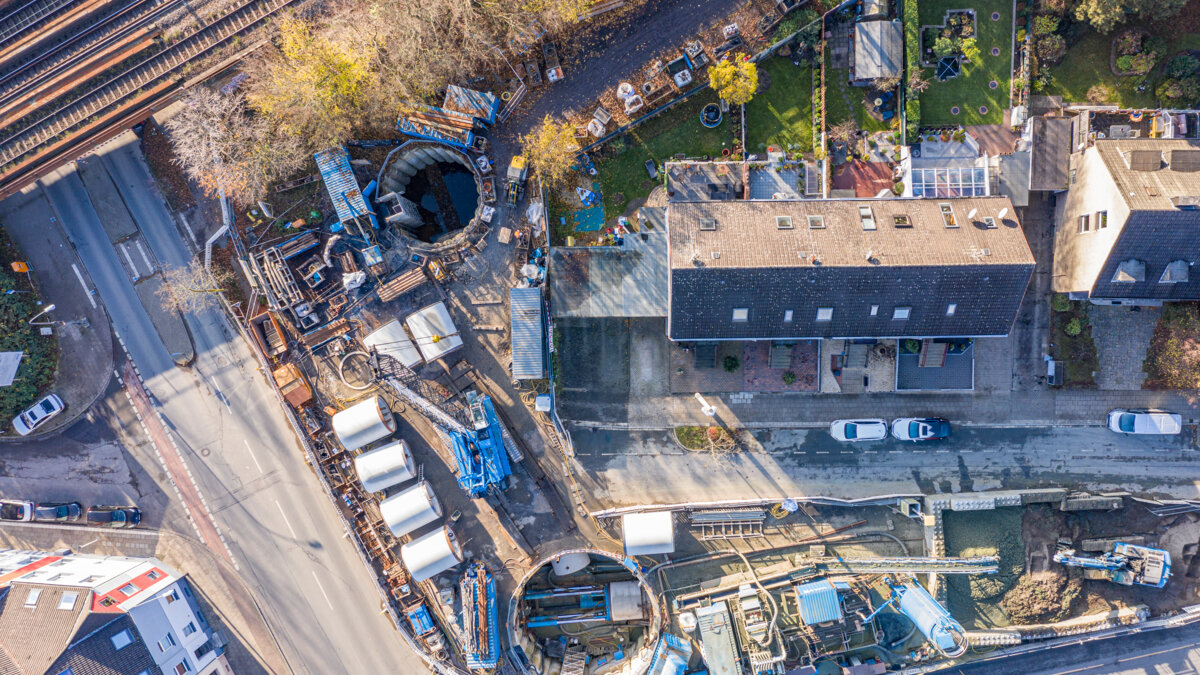

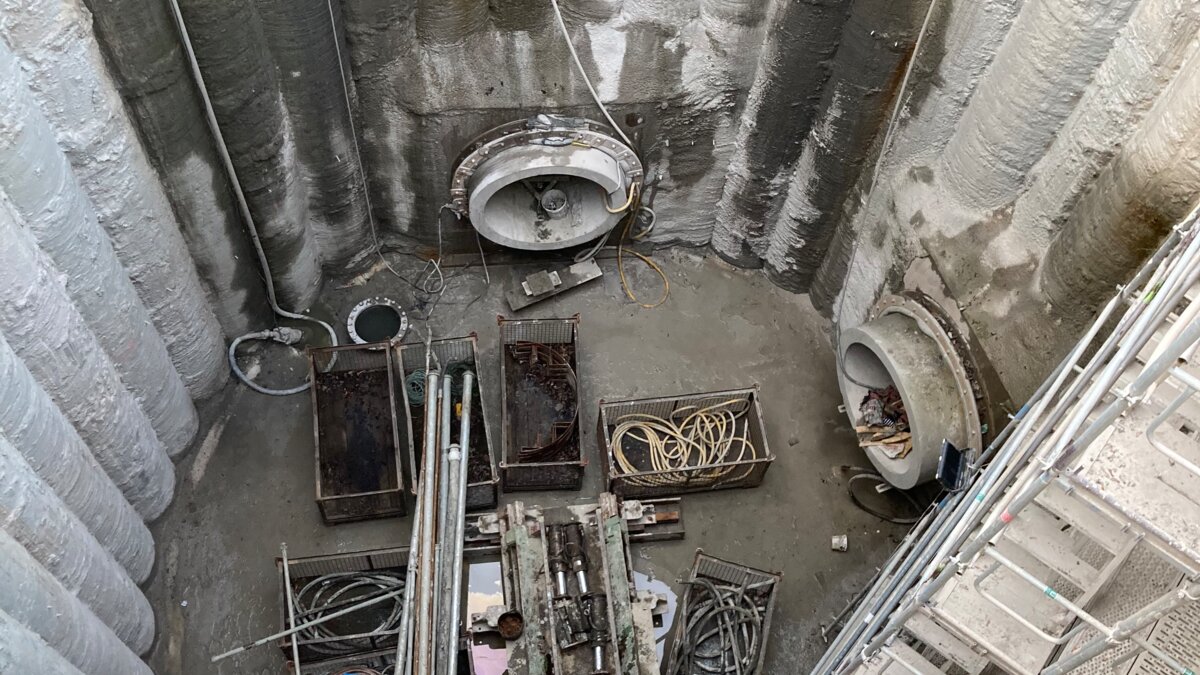

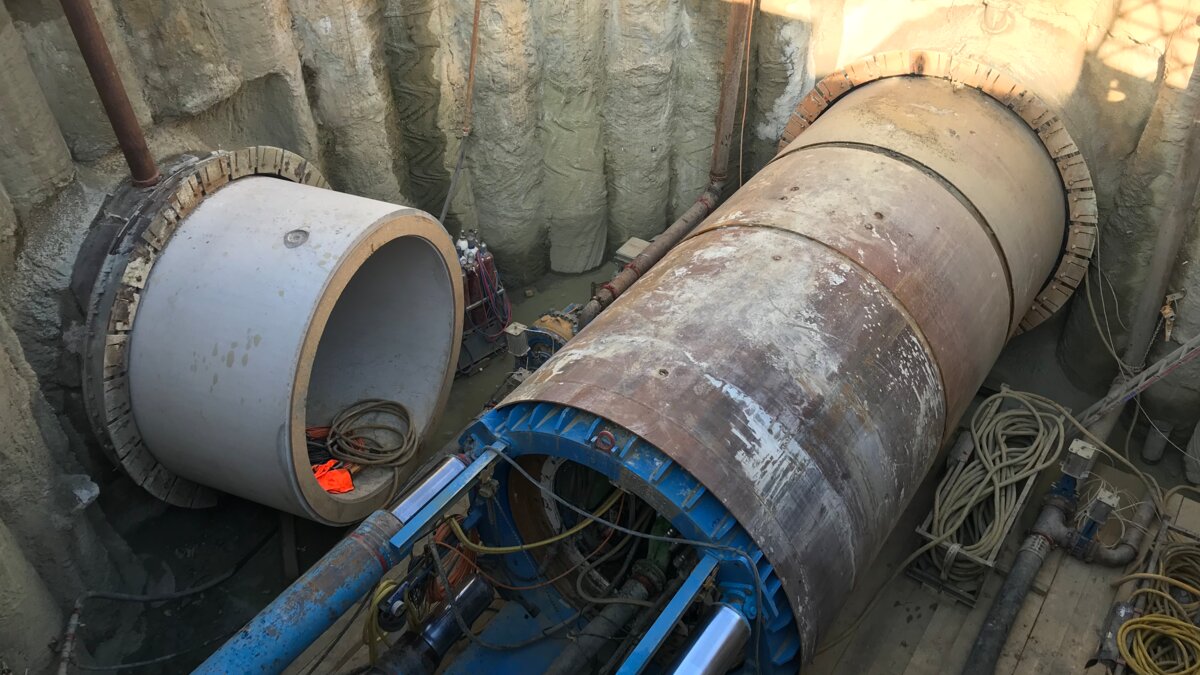

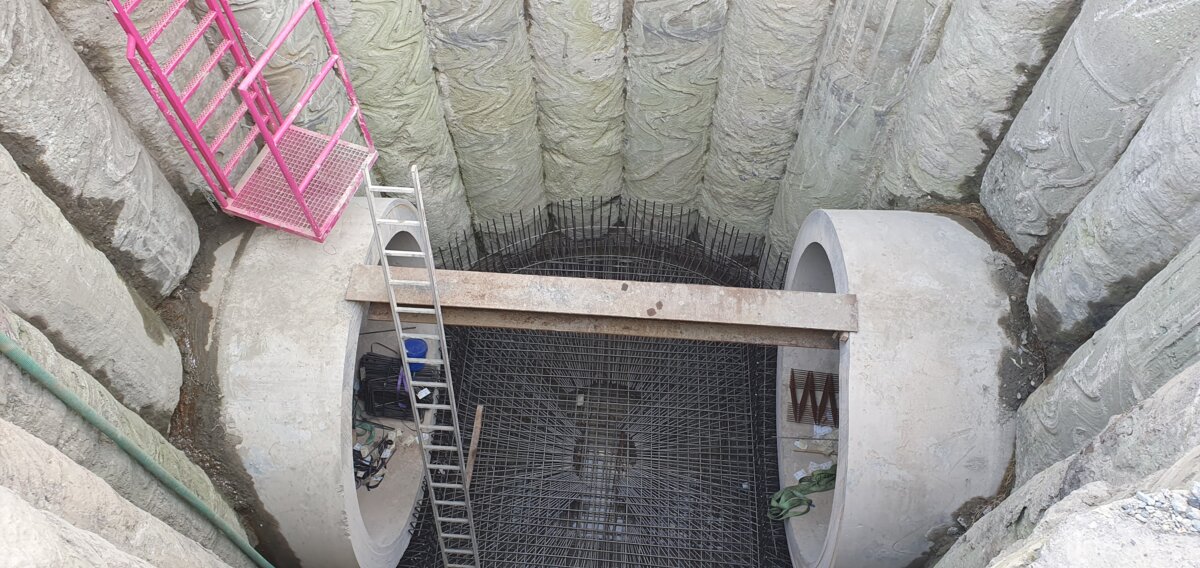

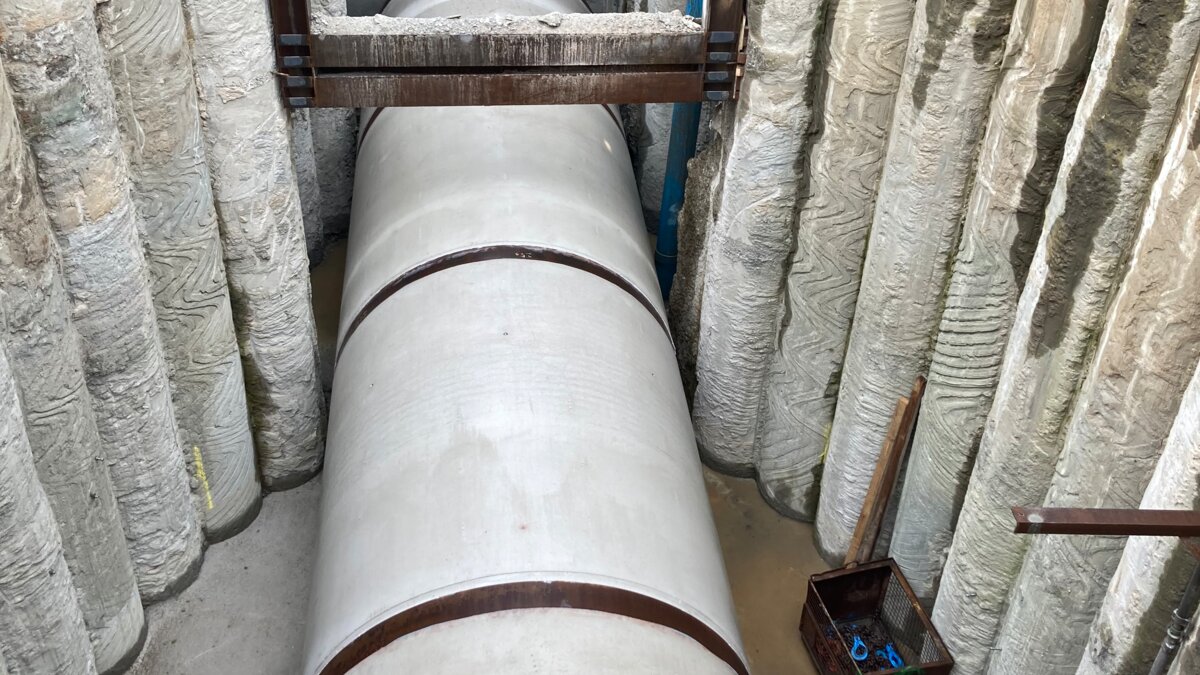

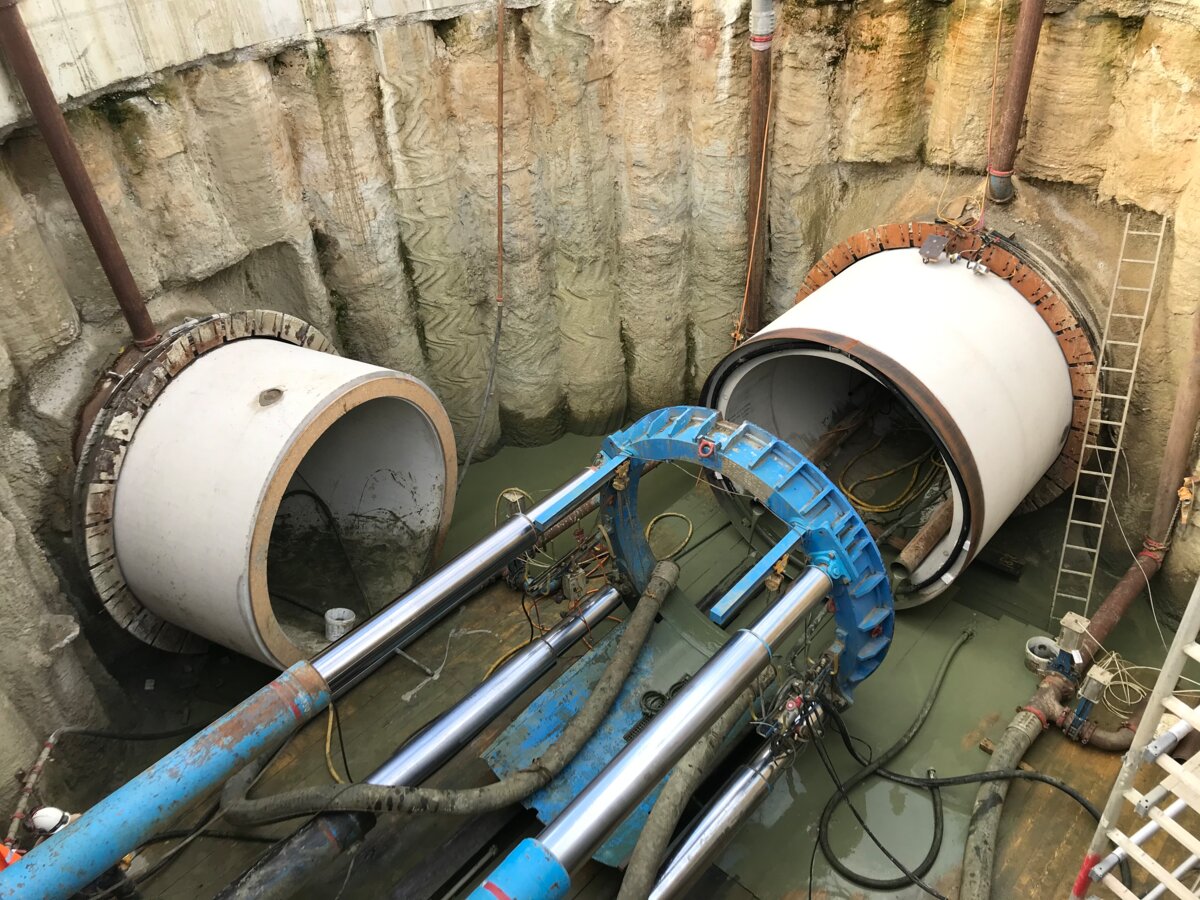

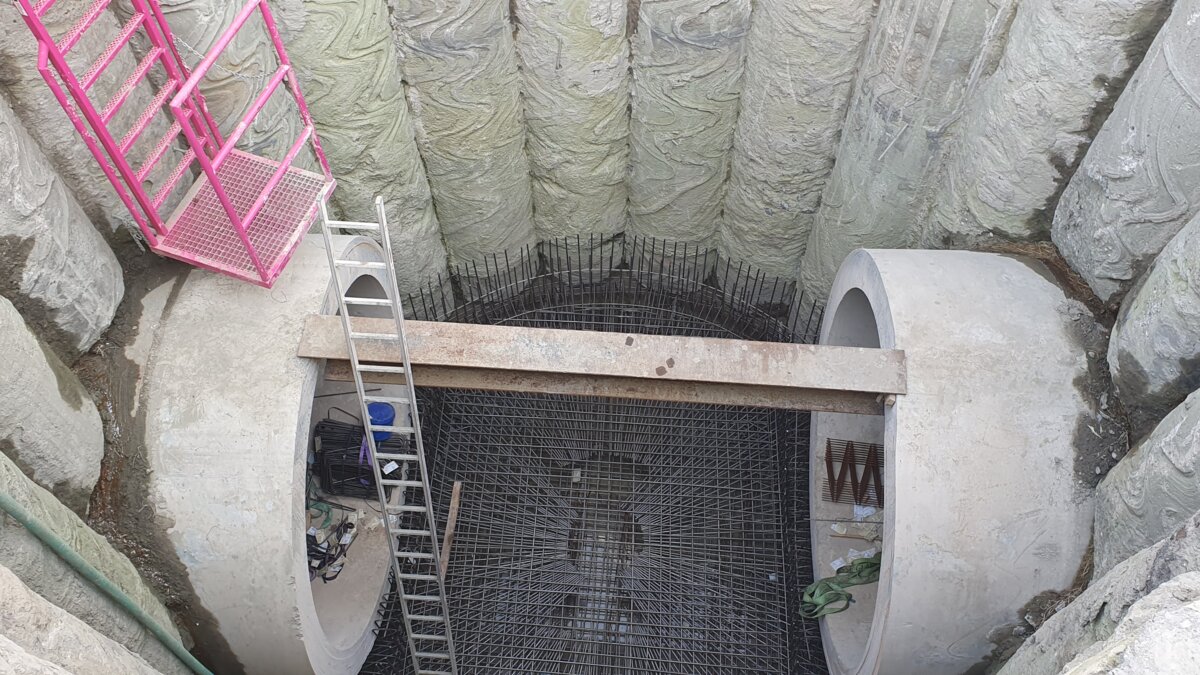

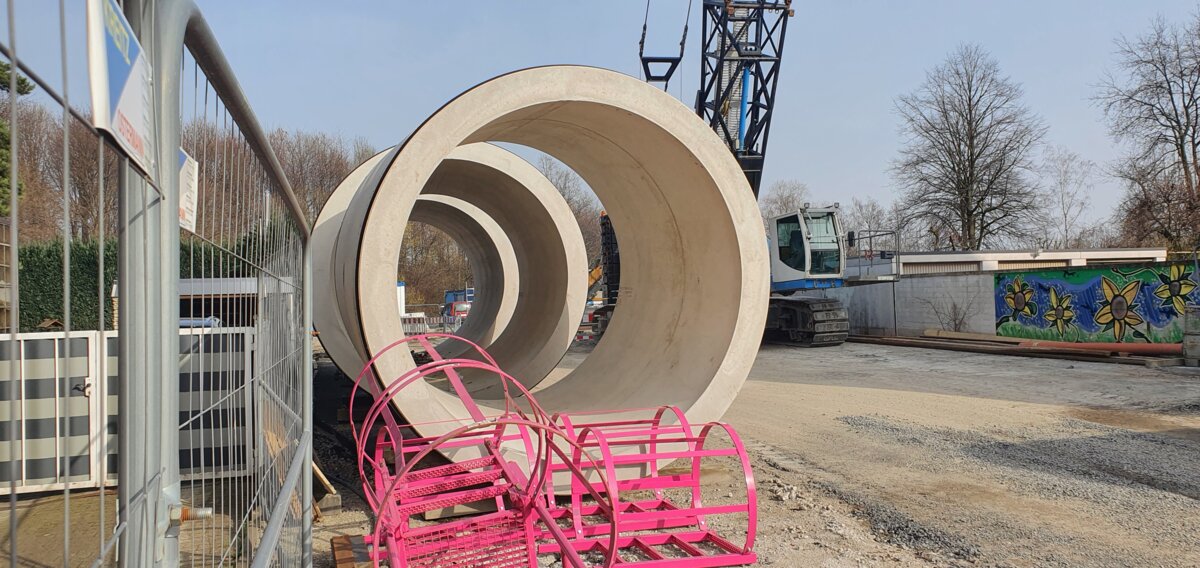

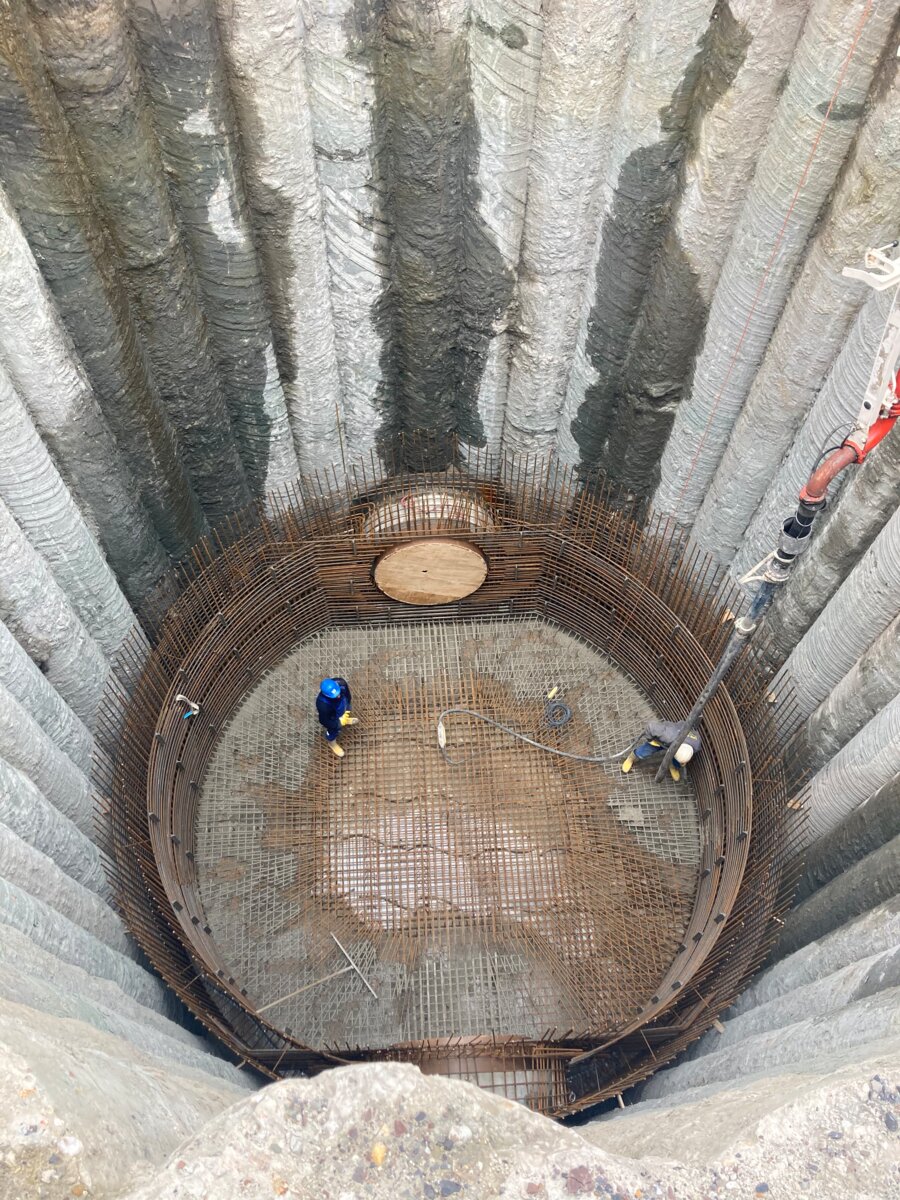

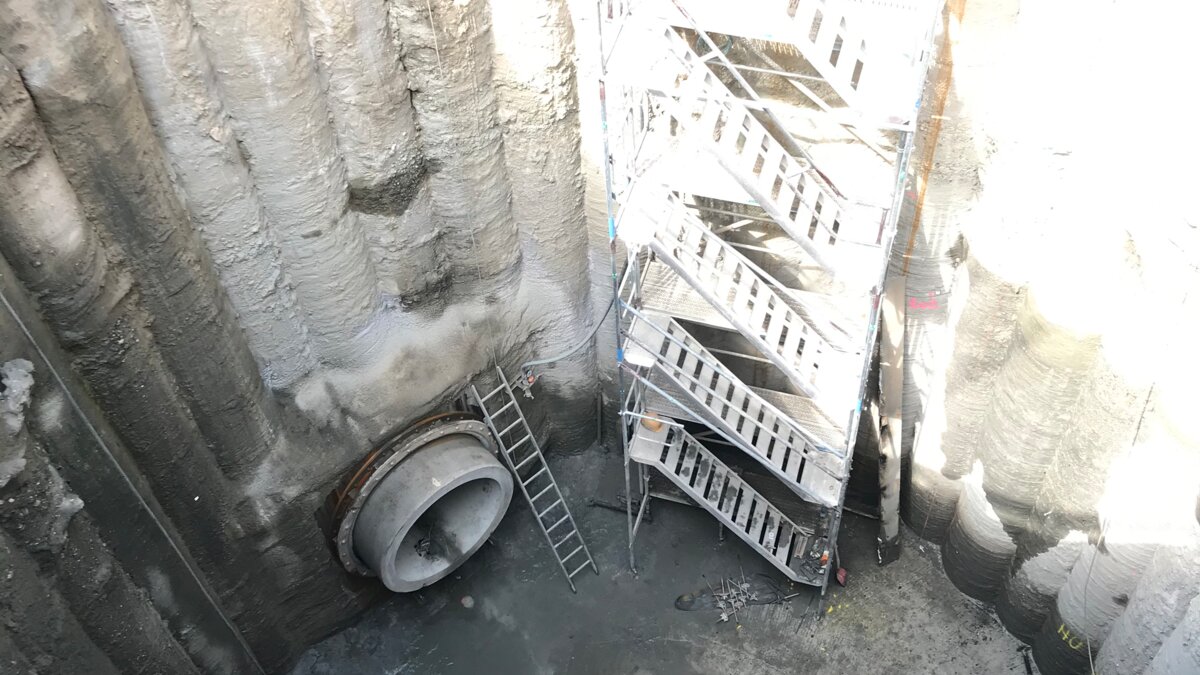

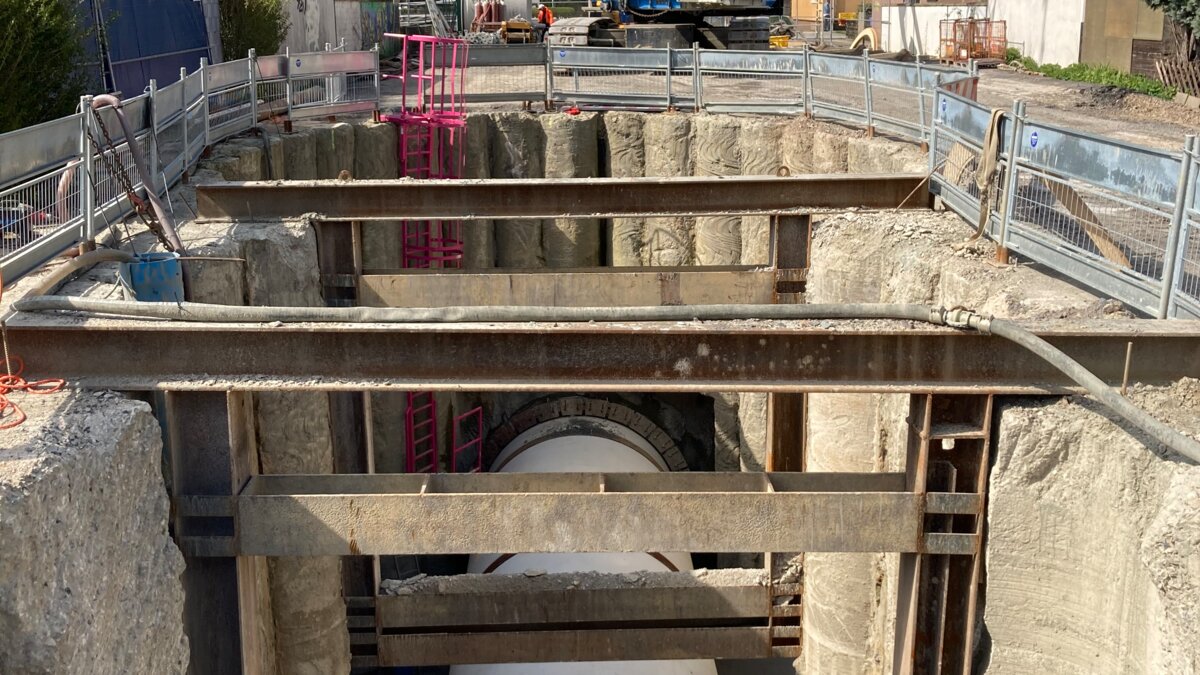

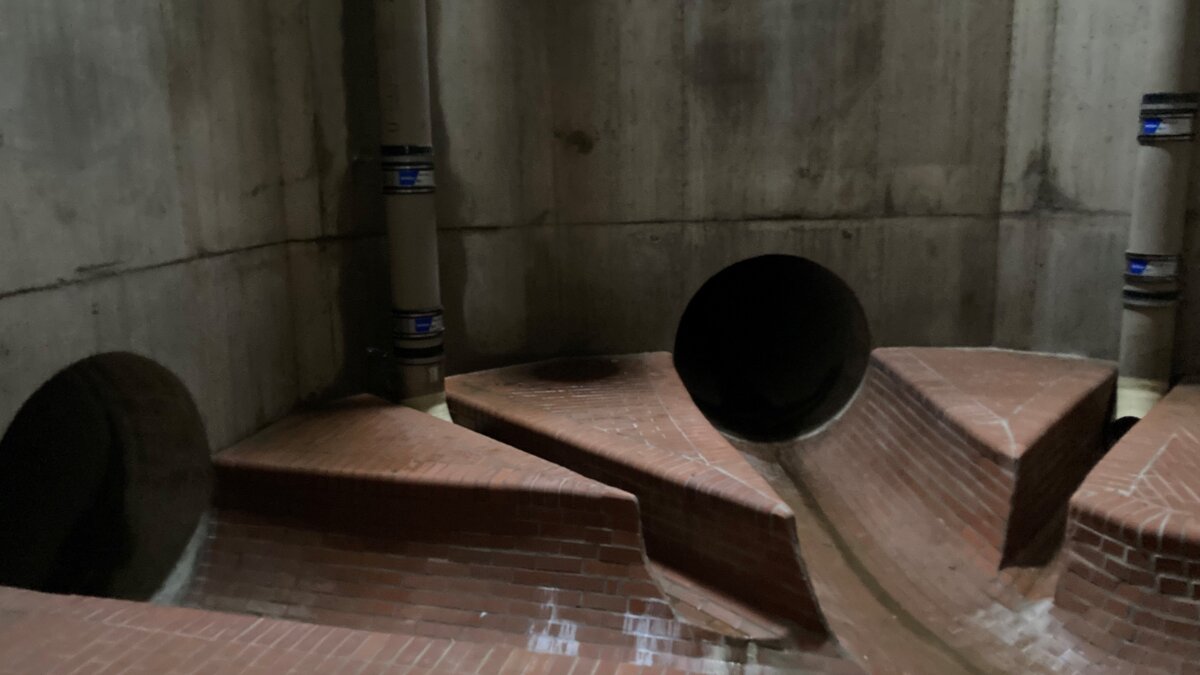

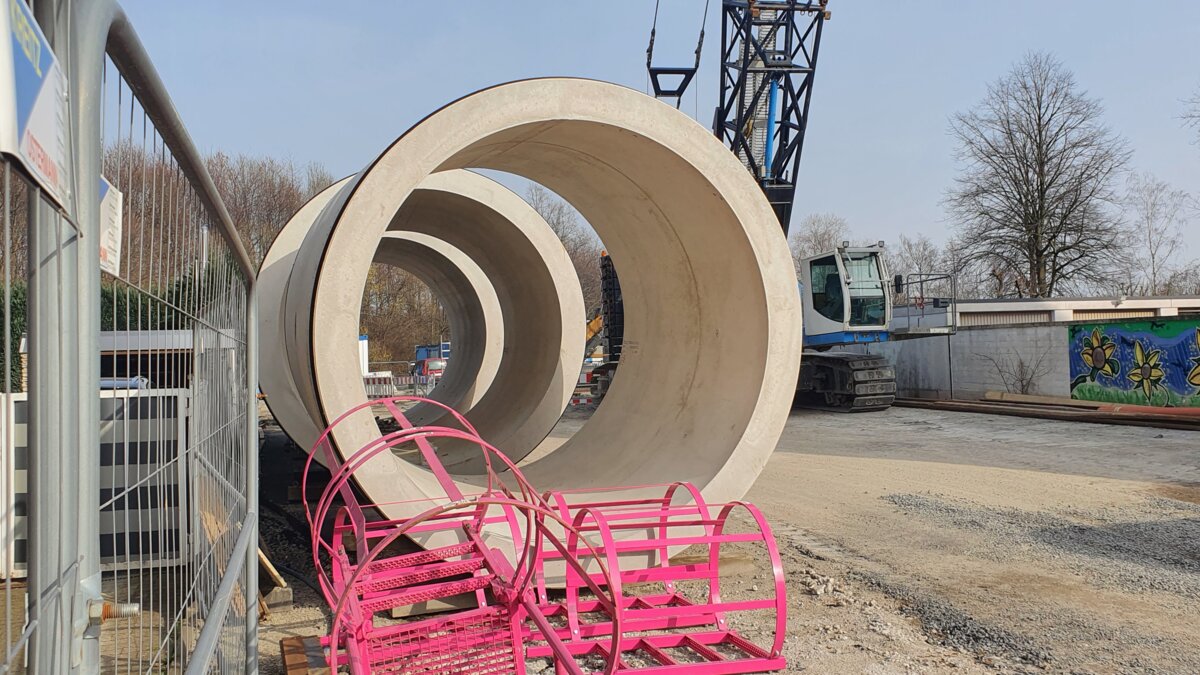

Im Zusammenhang mit dem Emscherumbau war auch eine Neustrukturierung der Entwässerungsanlagen am Pausmühlenbach erforderlich. Aufgrund des schützenswerten Grünbereichs am Gewässer wurde ein Großteil der Kanalbauarbeiten im Rohrvortrieb umgesetzt.
Projektdaten
Zeitraum: 2018 – 2022
Offene Kanalverlegung DN 300 - DN 1000
Rohrvortrieb DN 1600 - DN 2800
Baugrubentiefe bis 20 m
Leistungen
Objektplanung Ingenieurbauwerke Lph. 2-8
Örtliche Bauüberwachung
Kampfmittelsondierung
Emschergenossenschaft
Abwasserkanal Emscher

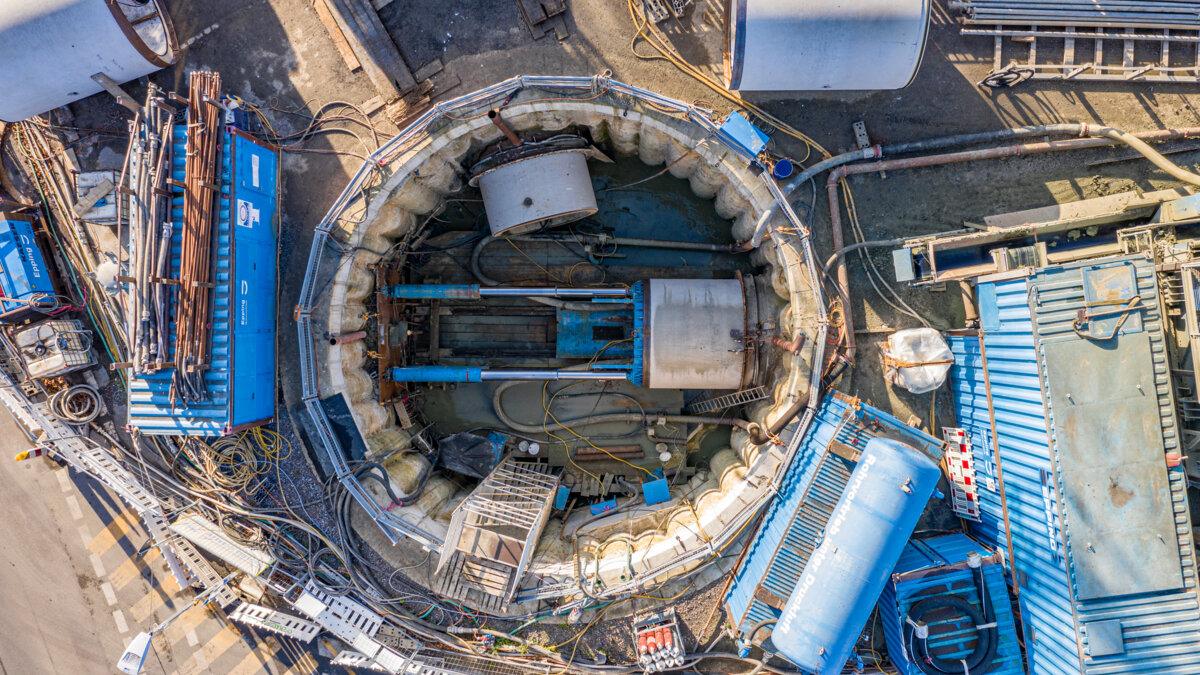

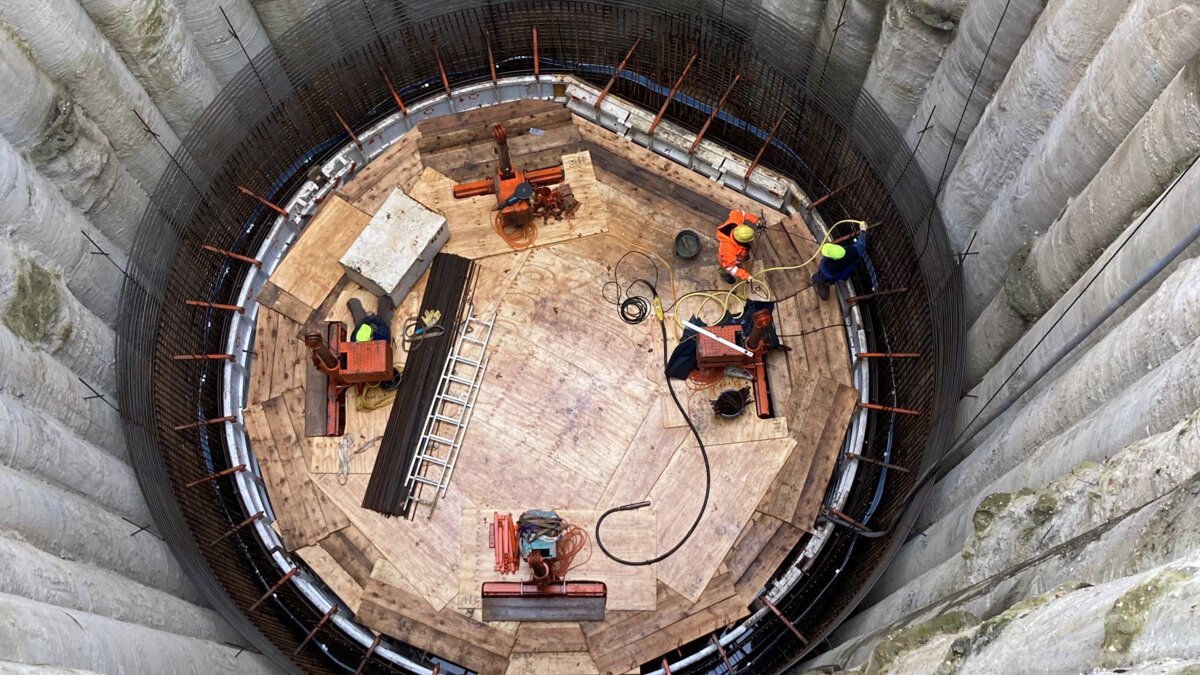

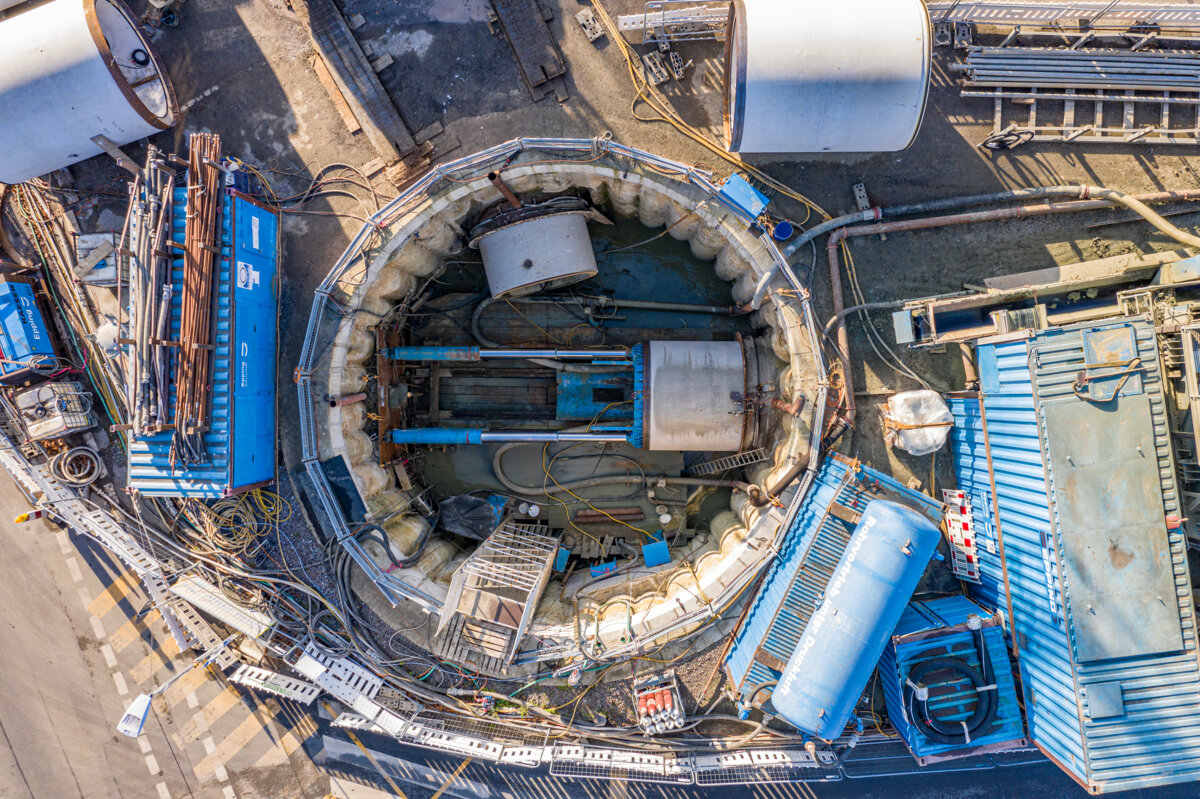

Der Bau des Abwasserkanals Emscher (AKE) ist das größte Einzelprojekt im Rahmen des Generationsprojekts „Emscher-Umbau“. Im Auftrag der Emschergenossenschaft haben wir die Bauoberleitung und die örtliche Bauüberwachung für den Bauabschnitt (BA) 40 erbracht. Der Doppelvortrieb erfolgte in Tübbingbauweise. Bei den Baugruben wurden die Innenwände im Gleitschalverfahren hergestellt. Hierbei wurde der Beton rund um die Uhr und ohne Unterbrechung eingebaut, die Schalung glitt permanent von der Schachtsohle bis zur Geländeoberkante.
Projektdaten
2 x 10 km DN 2600 in Tübbingbauweise
Tiefe bis zu 40 m
12 Stahlbetonschächte
Leistungen
Objektplanung Ingenieurbauwerke Lph. 6-8
Örtliche Bauüberwachung
Stadtentwässerungsbetrieb Düsseldorf

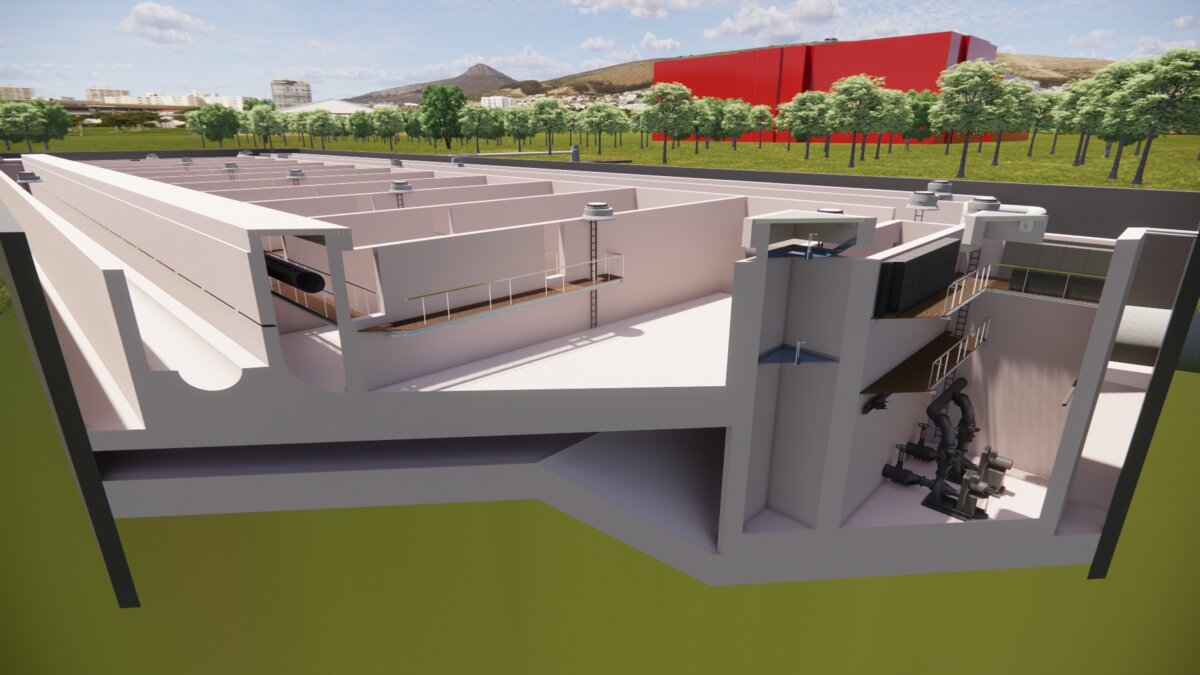

Regenüberlaufbecken Rheinpark
Für die SEBD erbringen wir die Ingenieurleistungen für den Bau eines Regenüberlaufbeckens in unmittelbarer Nähe zum Rhein. Das erforderliche Volumen ist auf 12 Beckenkammern aufgeteilt. Die gesamte Planungsleistung erfolgte in einem 3D-Modell und folgt dem Planungsansatz der BIM-Methodik.
Projektdaten
Zeitraum: 2019 – 2027
Beckenvolumen: 6.200 m3
Rohrvortrieb DN 2400: rd. 245 m
Förderleistung Entleerungspumpwerk: 400 l/s
Leistungen
Objektplanung Lph. 1-9
Technische Ausrüstung Lph. 1-9
Tragwerksplanung Lph. 1-6
Landschaftspfl. Begleitplanung Lph. 1-4
Bauwerkserfassung (Laserscan)
Bergisch-Rheinischer Wasserverband

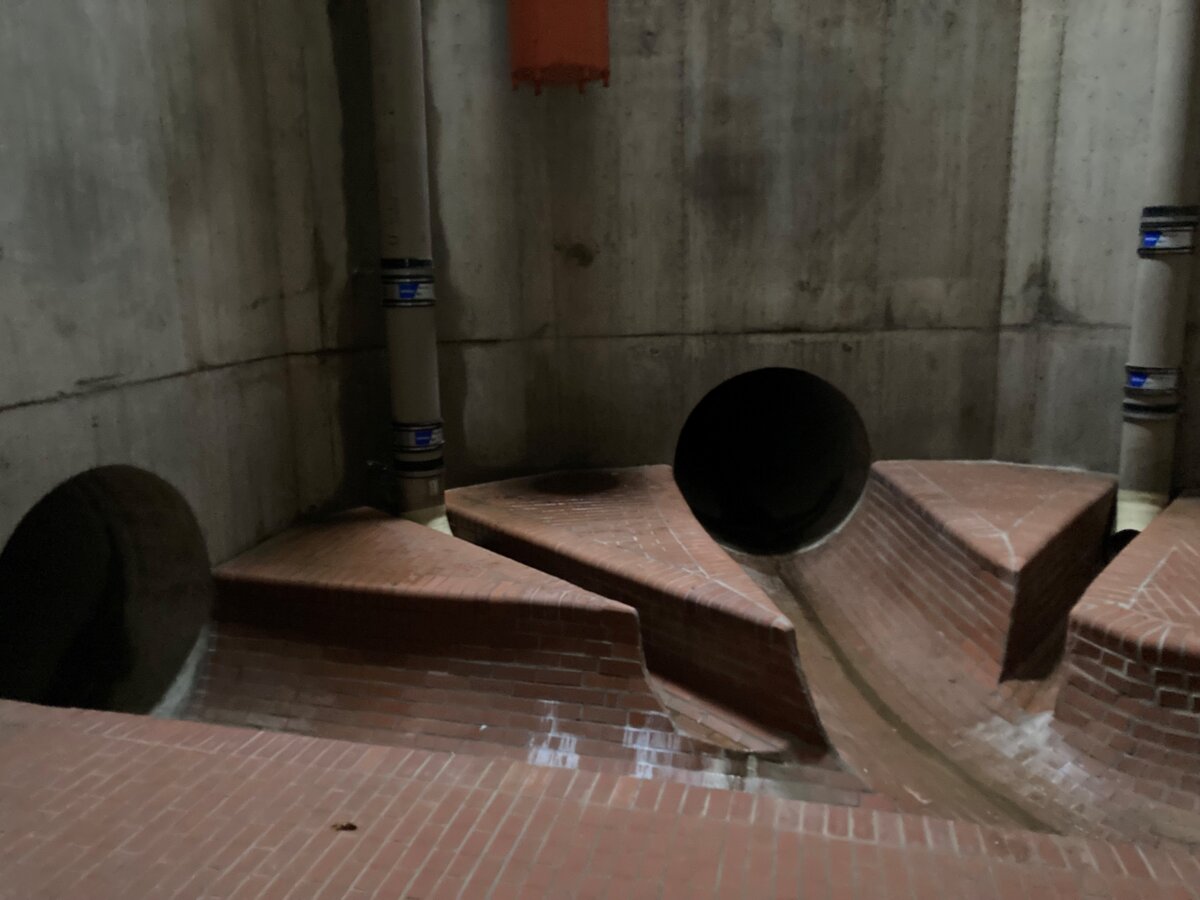

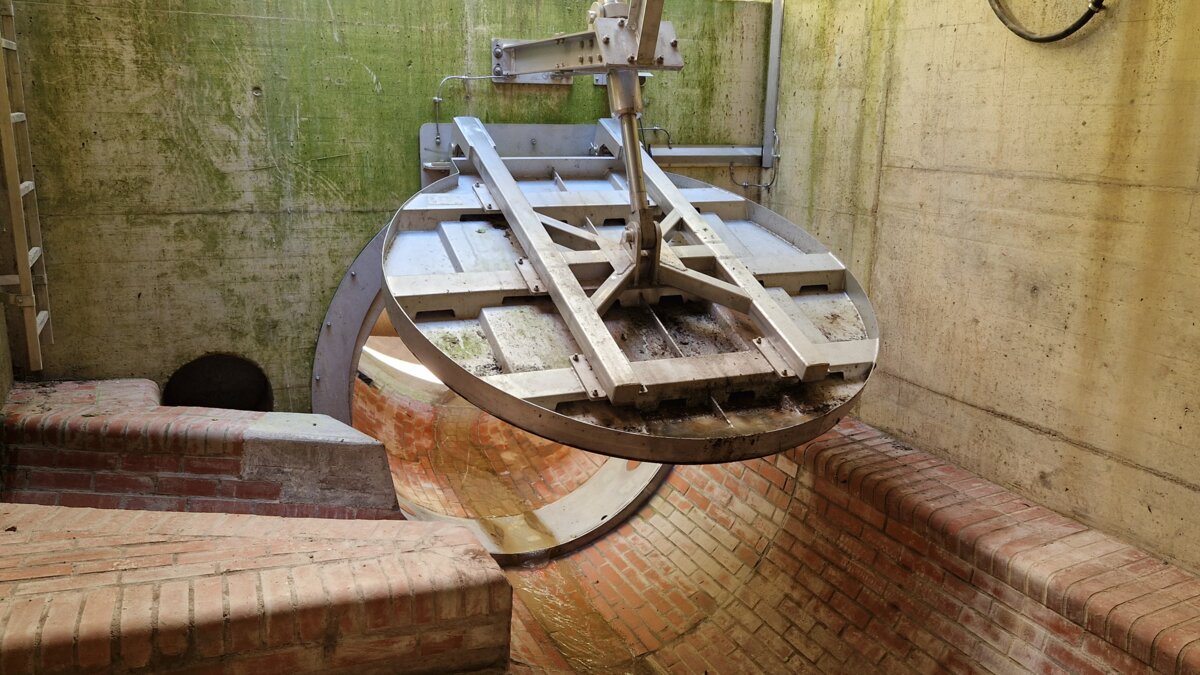

Staukanal Ittertal

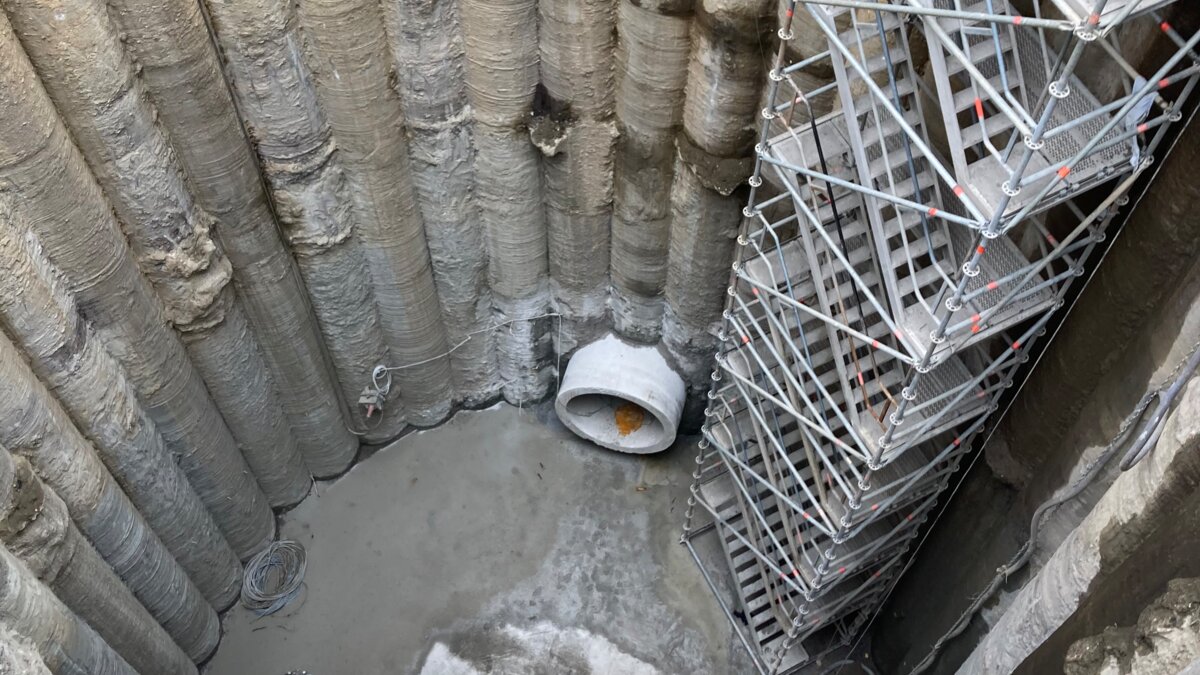

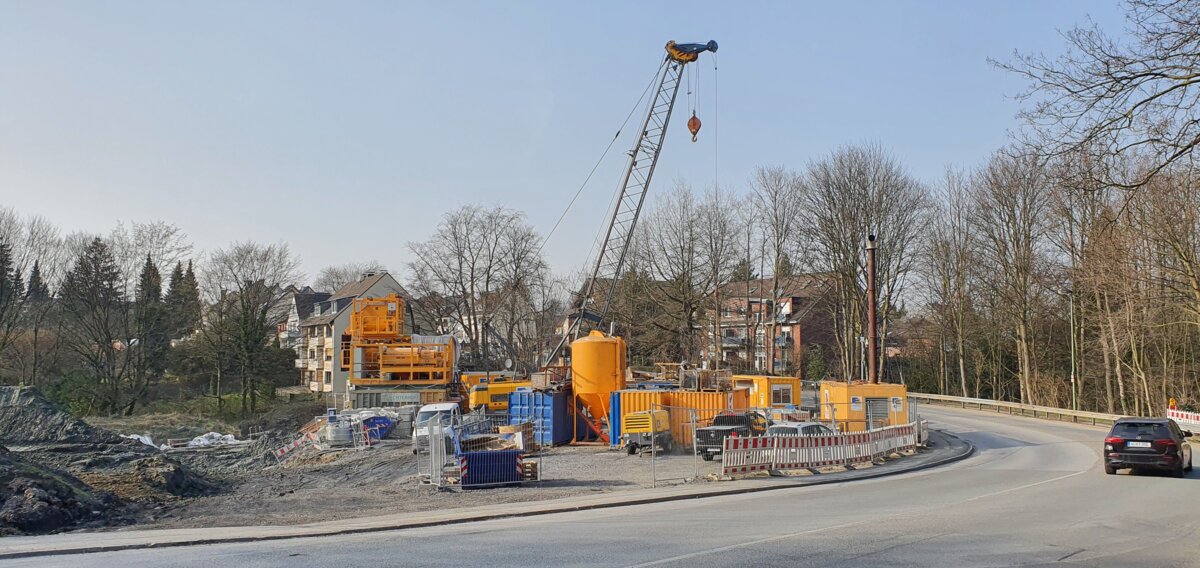

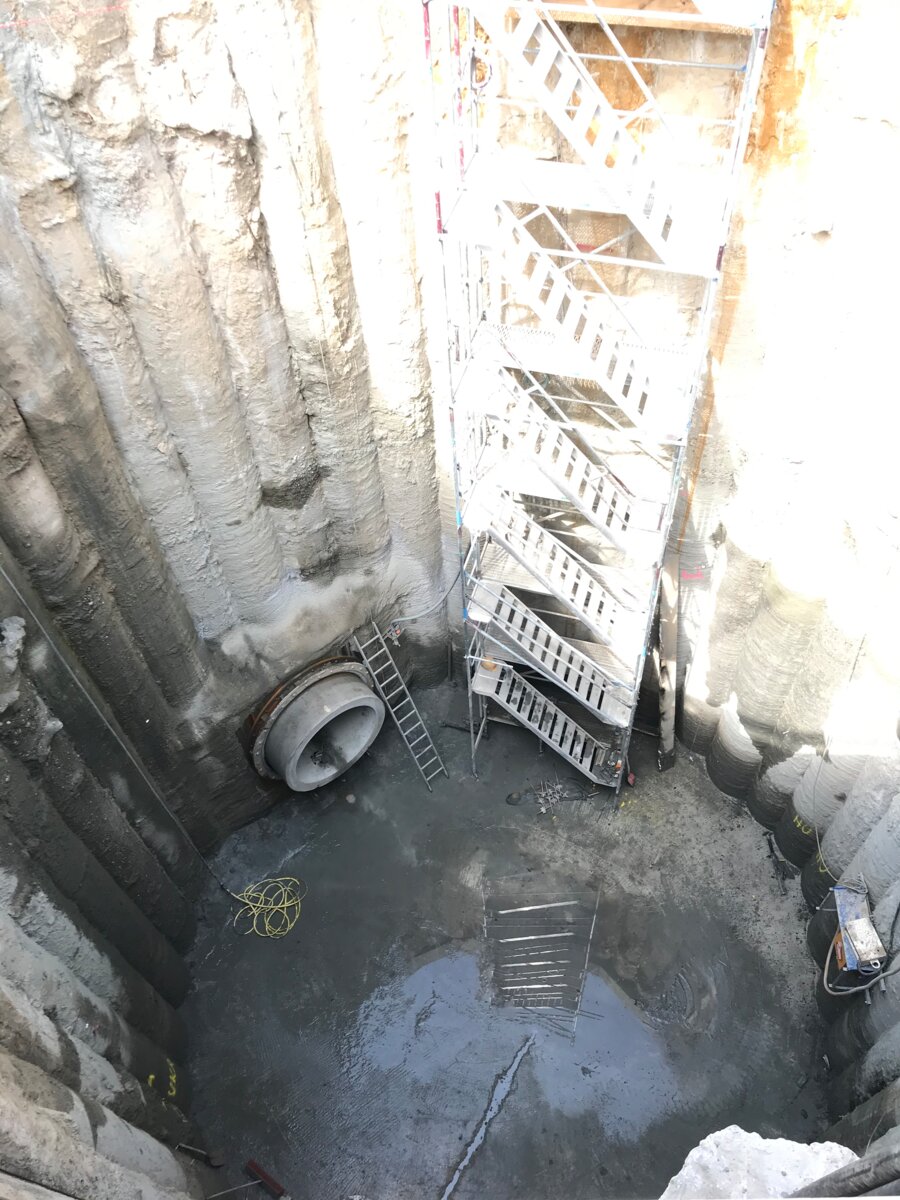

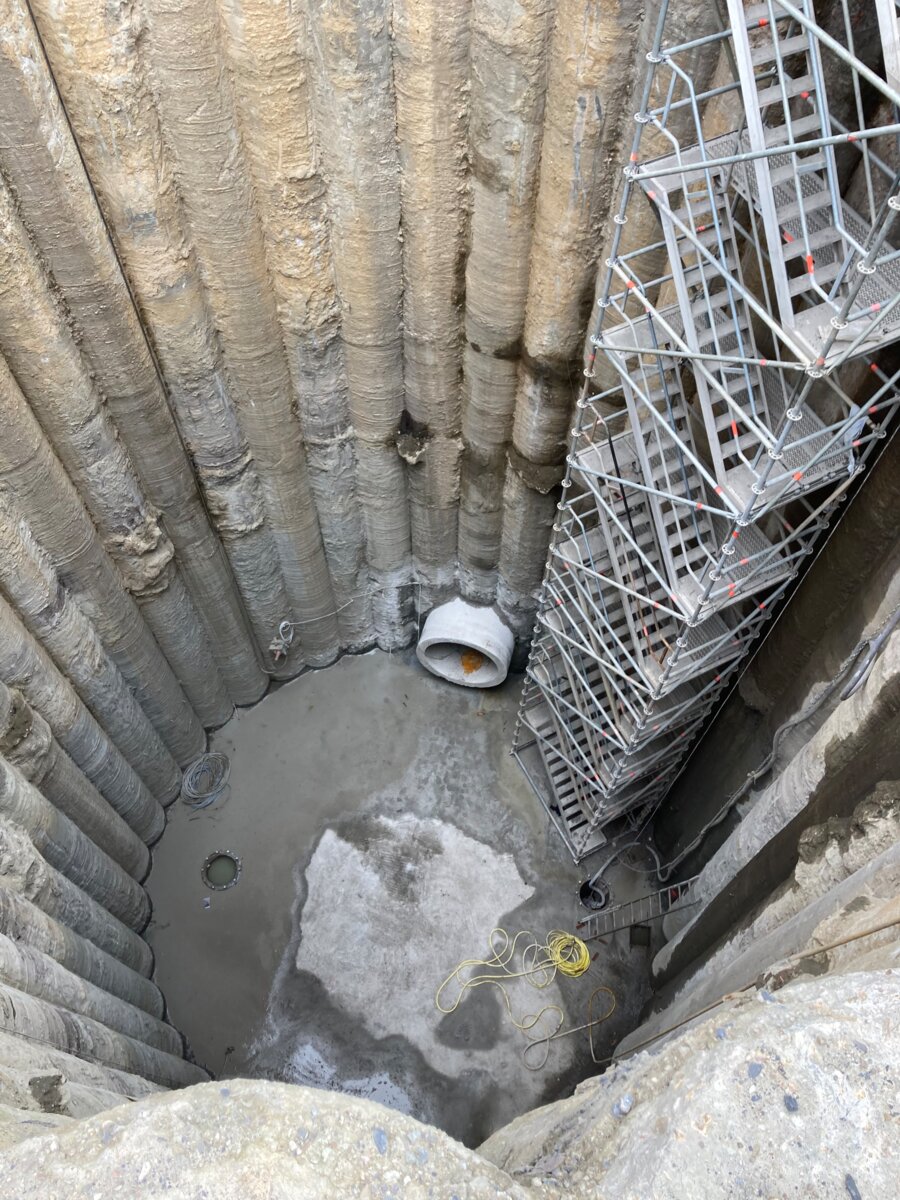

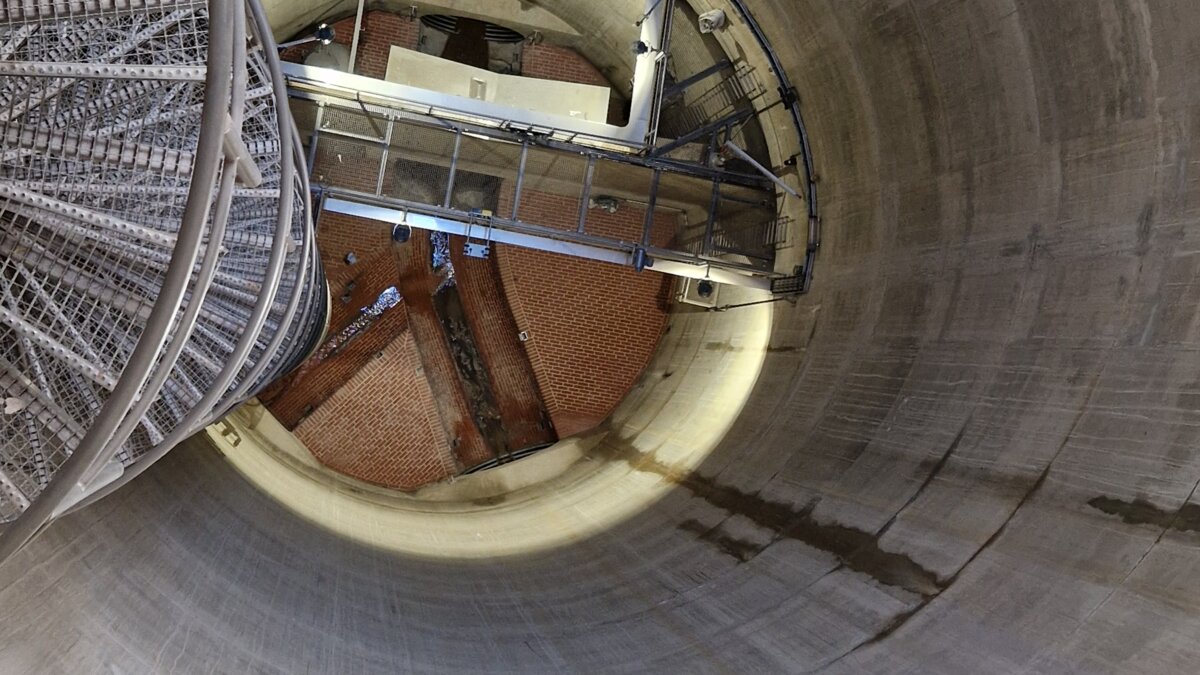

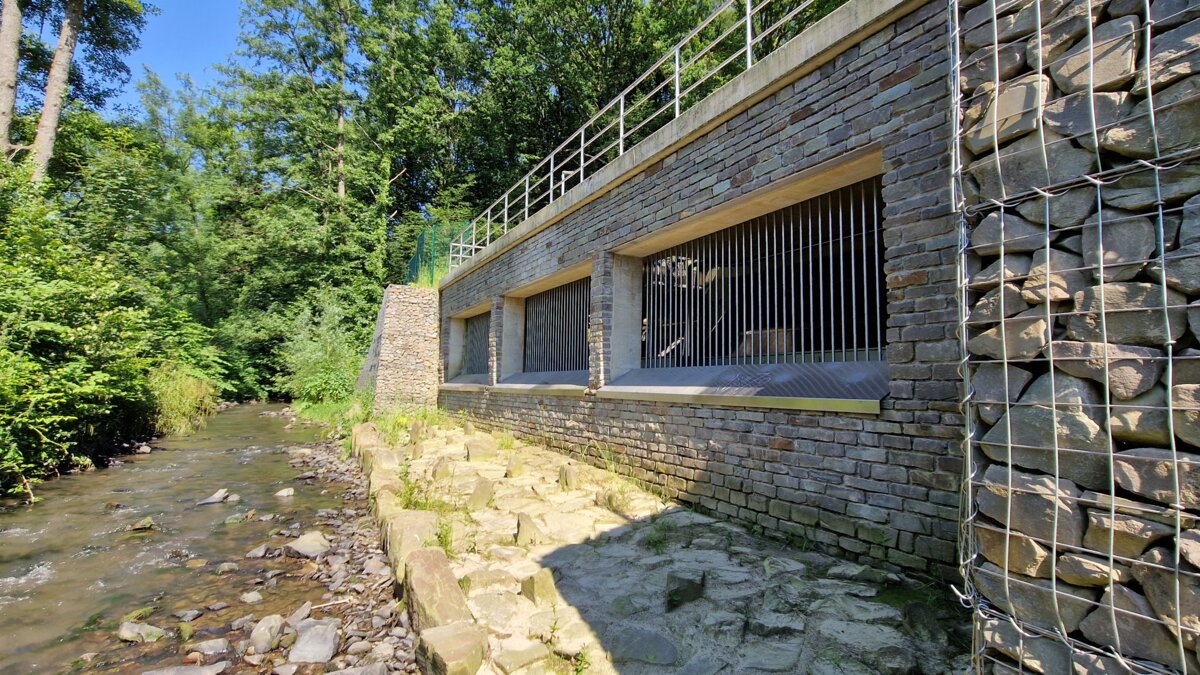

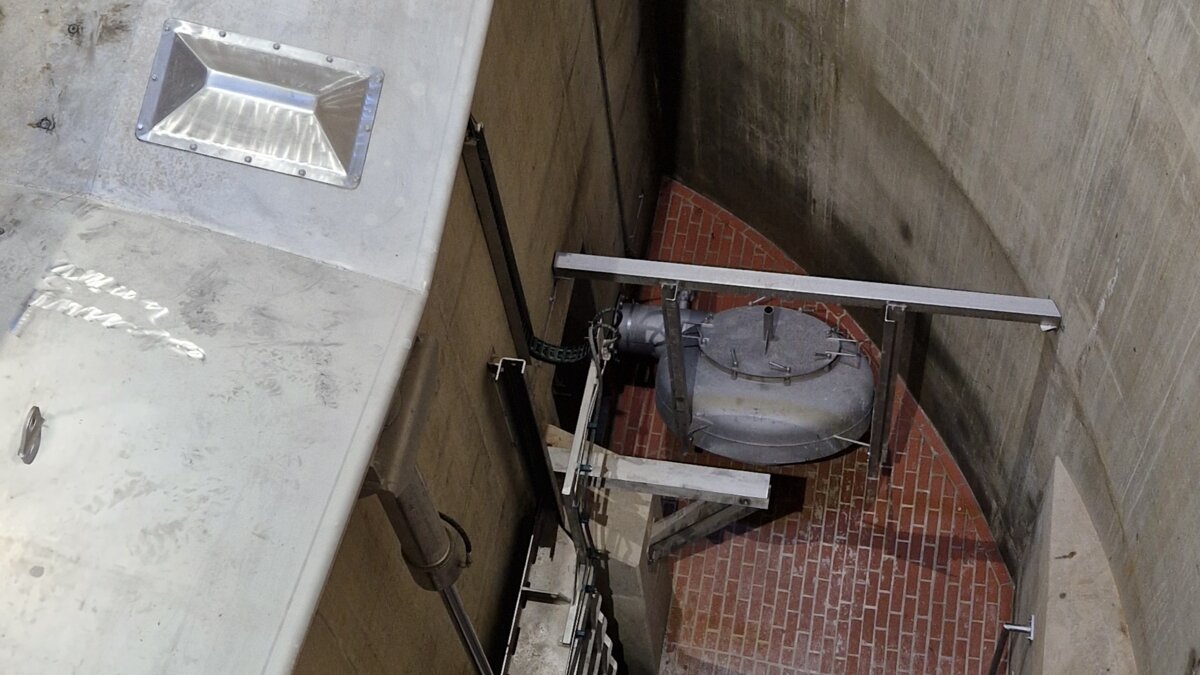

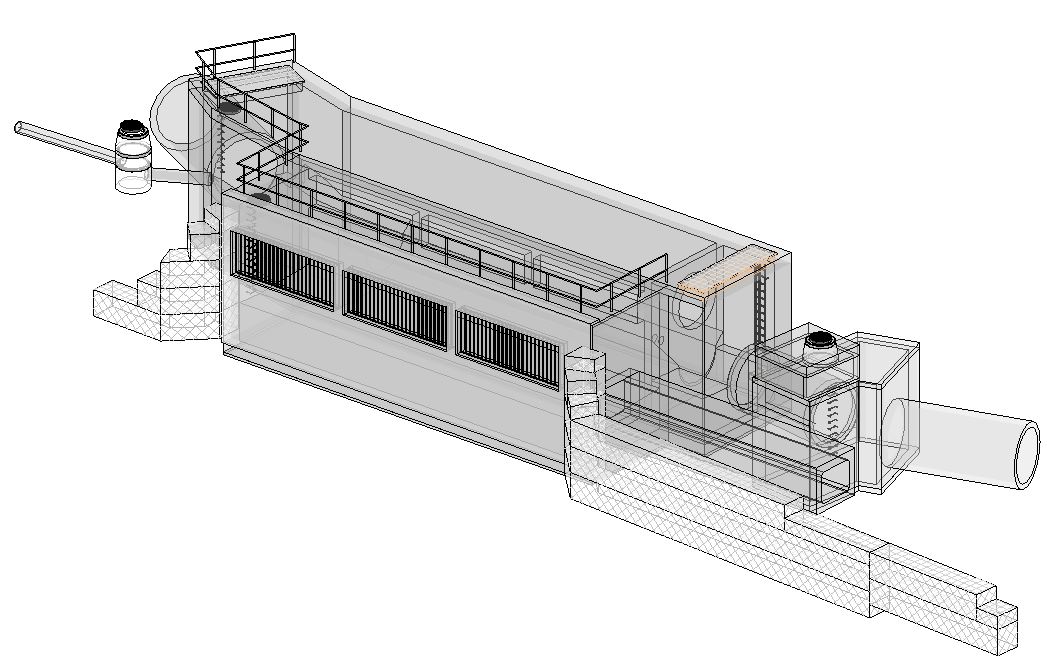

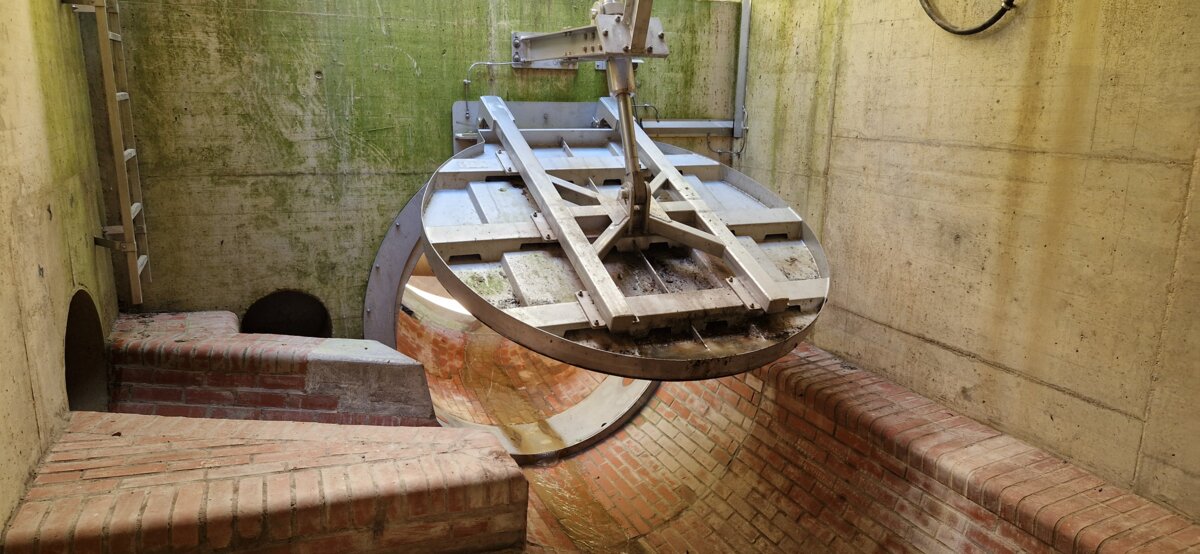

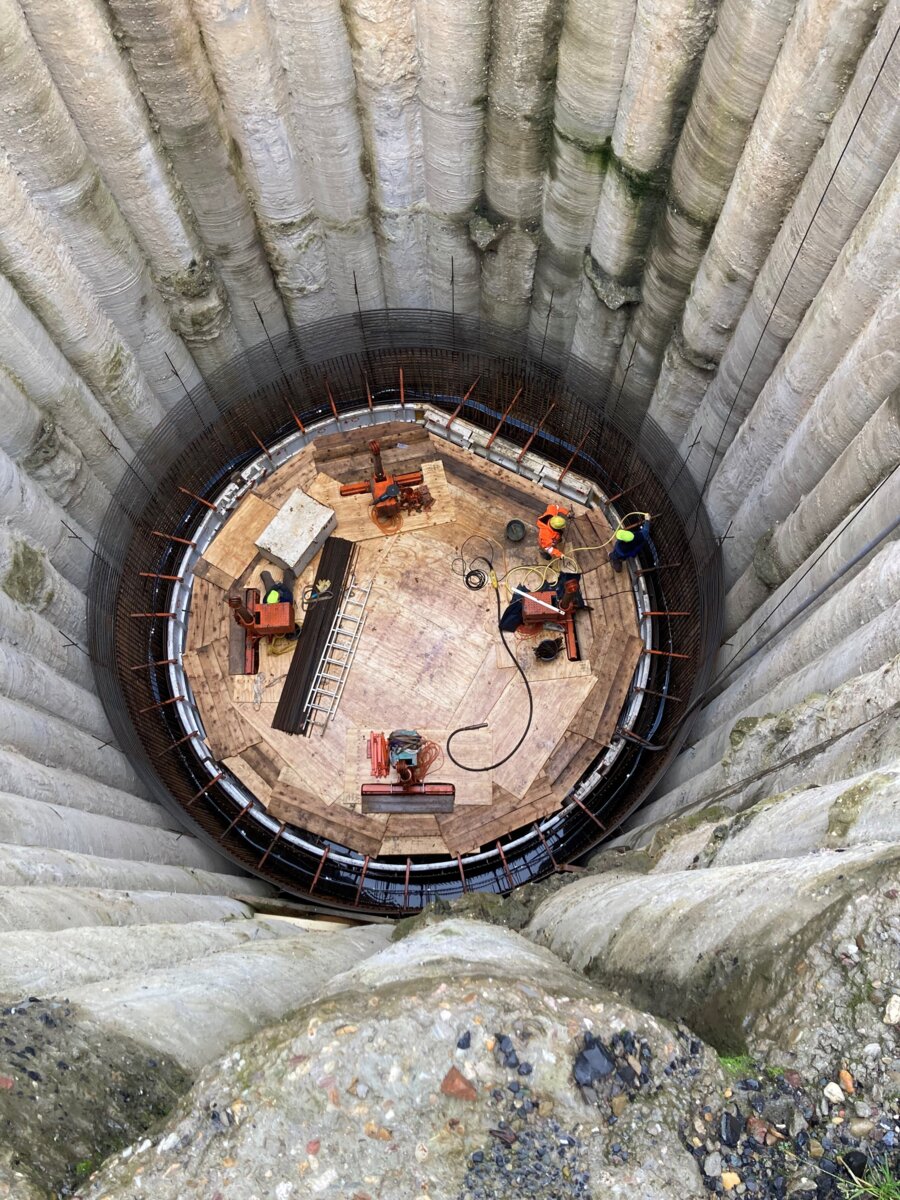

Mit dem Neubau des Staukanals Ittertal konnten die vorhandenen Einleitungen in die Gewässer aufgegeben werden. Der Rohrvortrieb erfolgte aus einer 45 m tiefen Baugrube. Gemeinsam mit dem vorhandenen Volumen im Ohligser Stollen wird ein Gesamtvolumen von knapp 8.000 m3 zur Verfügung gestellt.
Projektdaten
Zeitraum: 2006 – 2019
Stauraumvolumen: 8.000 m3
Rohrvortrieb DN 2400: 2.000 m
Tiefe der Startbaugrube: 45 m
Entlastungsbauwerk in Stahlbetonbauweise: 25 m
Leistungen
Objektplanung Lph. 1-5
Stadtwerke Erftstadt

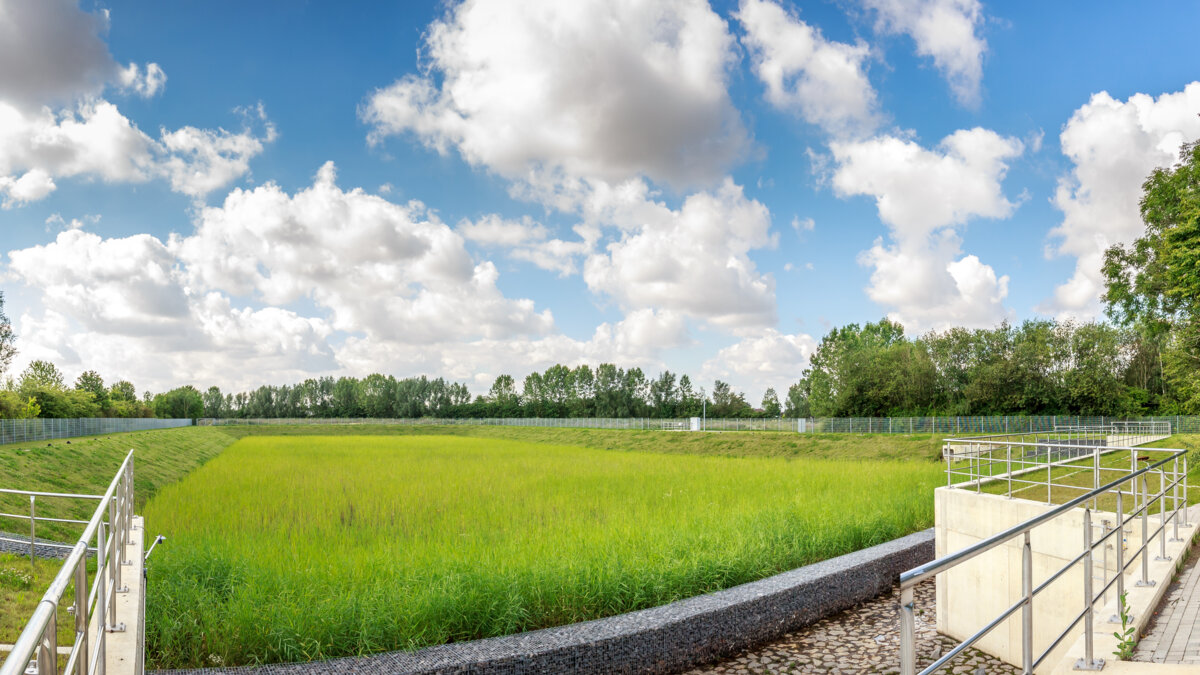

Retentionsbodenfilter mit Speicherlamelle und Tiefsammler

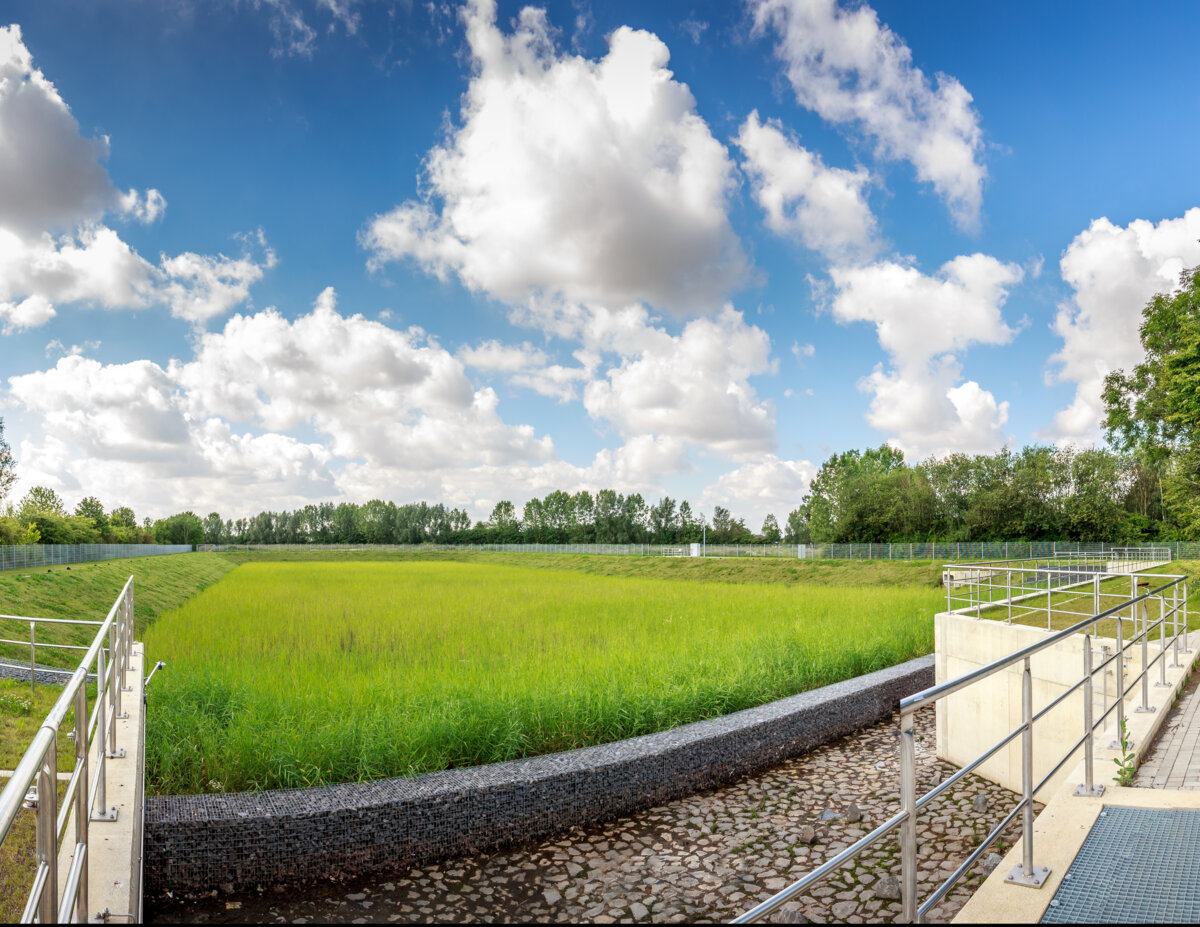

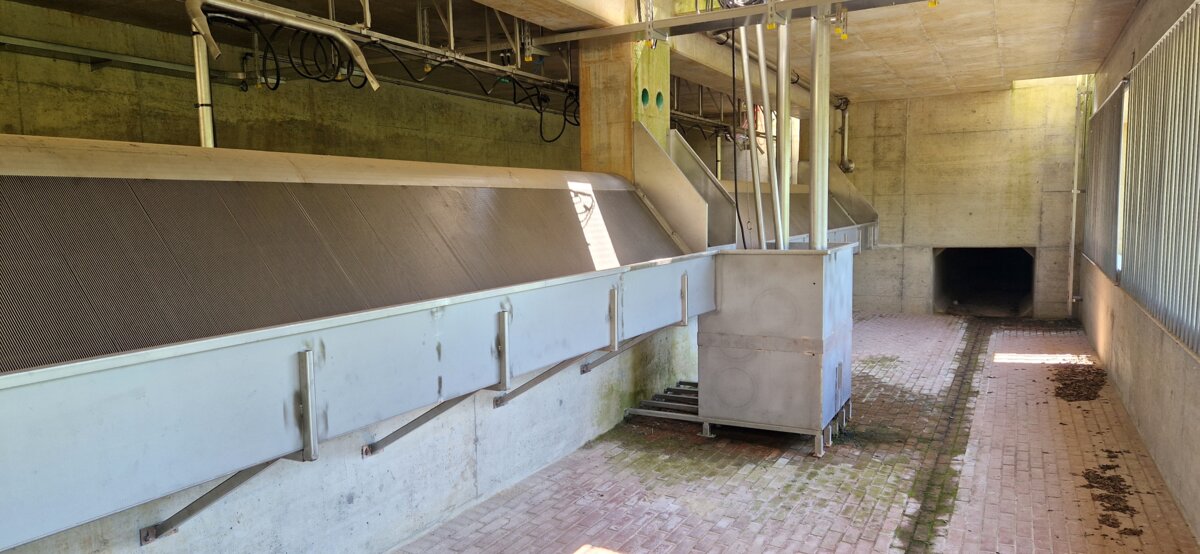

Für einen weitergehenden Gewässerschutz des Liblarer Mühlengrabens war der Bau eines Retentionsbodenfilterbeckens erforderlich. Zudem erfolgte eine hydraulische Entlastung des Kanalnetzes durch den zusätzlichen Bau eines Zuleitungssystems in Form eines Tiefsammlers.
Projektdaten
Zeitraum: 2008 – 2013
Retentionsbodenfilterbecken: V=7.000 m3
Rohrvortrieb DN 1400 / DN 2000: 635 m
Leistungen
Objektplanung Lph. 1-9
Örtliche Bauüberwachung
Bestandsvermessung
Stadtentwässerungsbetriebe Köln, AöR

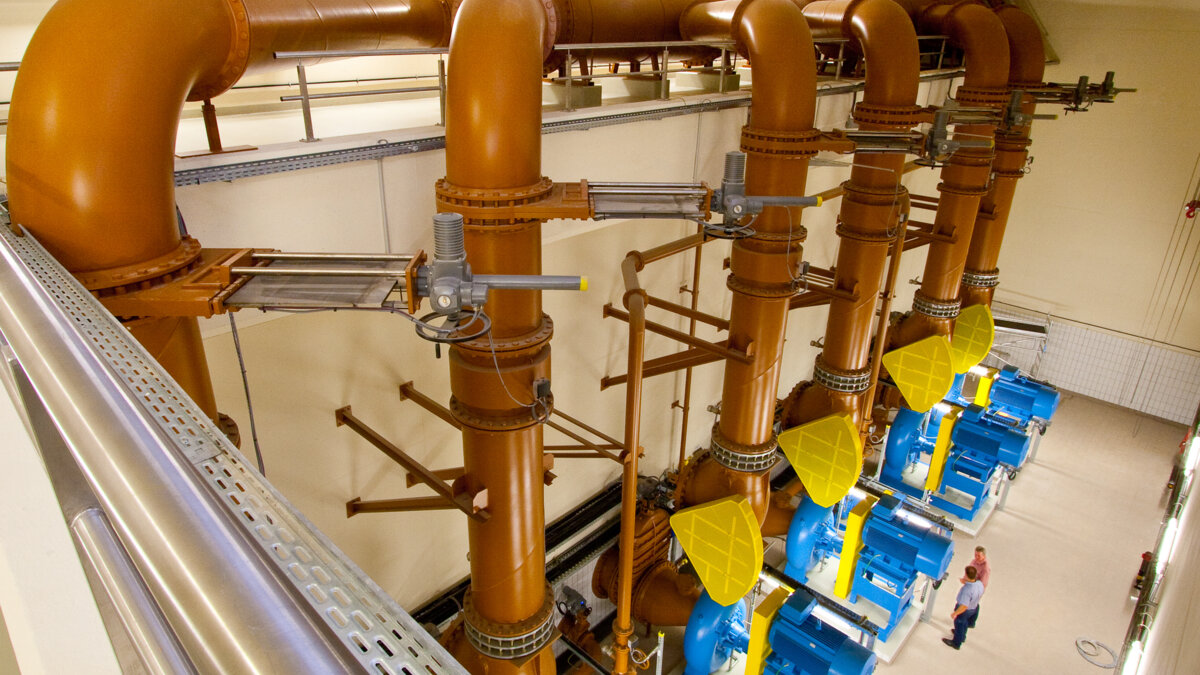

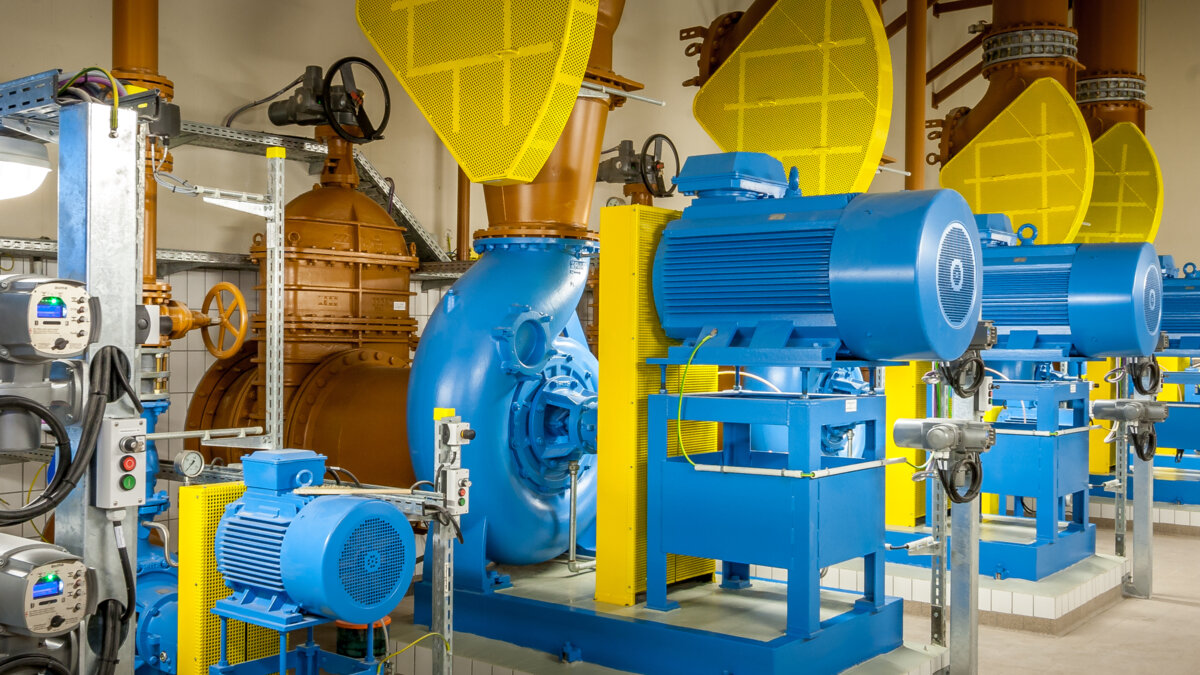

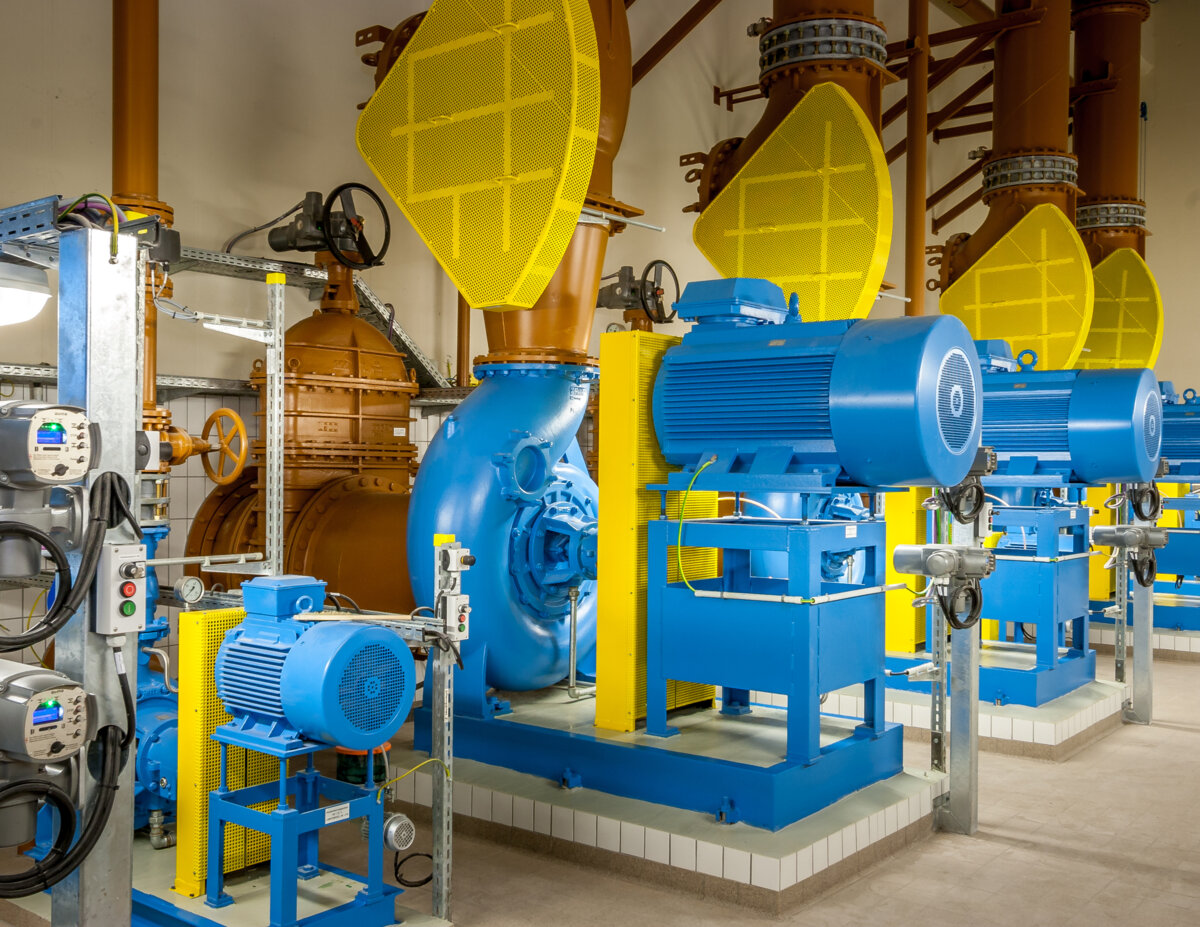

Hochwasserpumpwerk Kuhlenweg in Köln-Langel

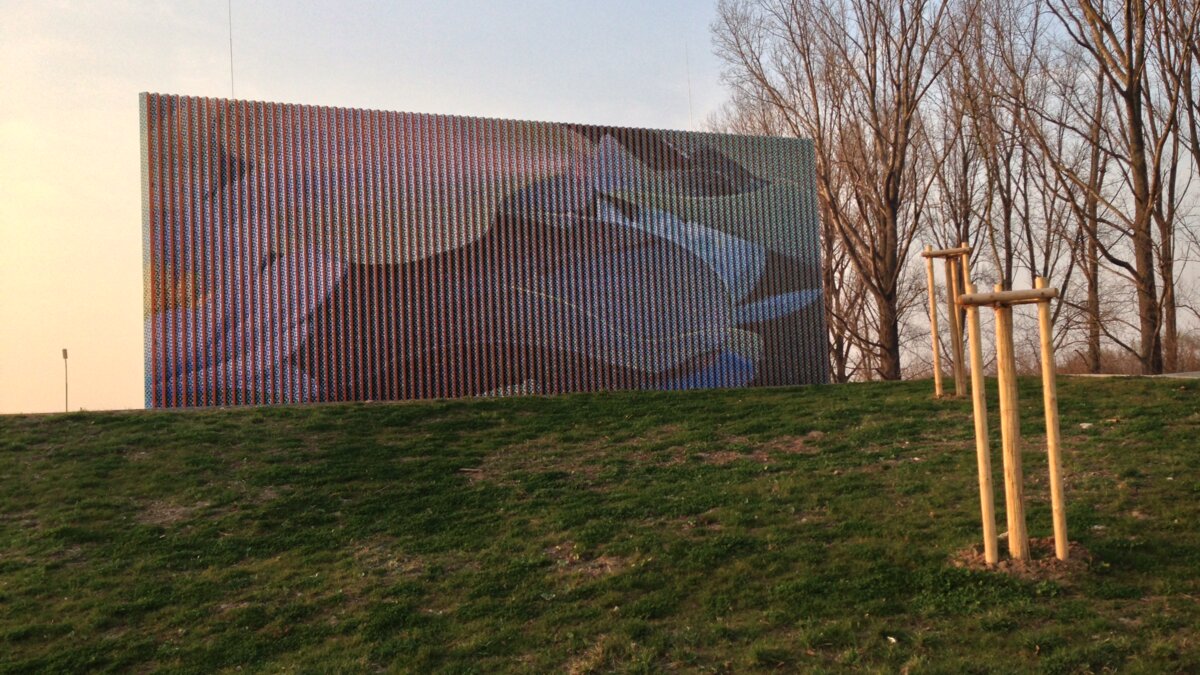

In unmittelbarer Nähe zum Rhein wurde das Hochwasserpumpwerk Kuhlenweg neu gebaut. Dabei wurde die Förderleistung von 3.500 l/s auf 5.000 l/s erhöht. Zum Schutz vor Rückstau aus dem Rhein wurde zudem ein Doppelschieberbauwerk errichtet. Aufgrund der exponierten Lage im Hochwasserschutzdeich wurde das Betriebsgebäude ansprechend architektonisch gestaltet.

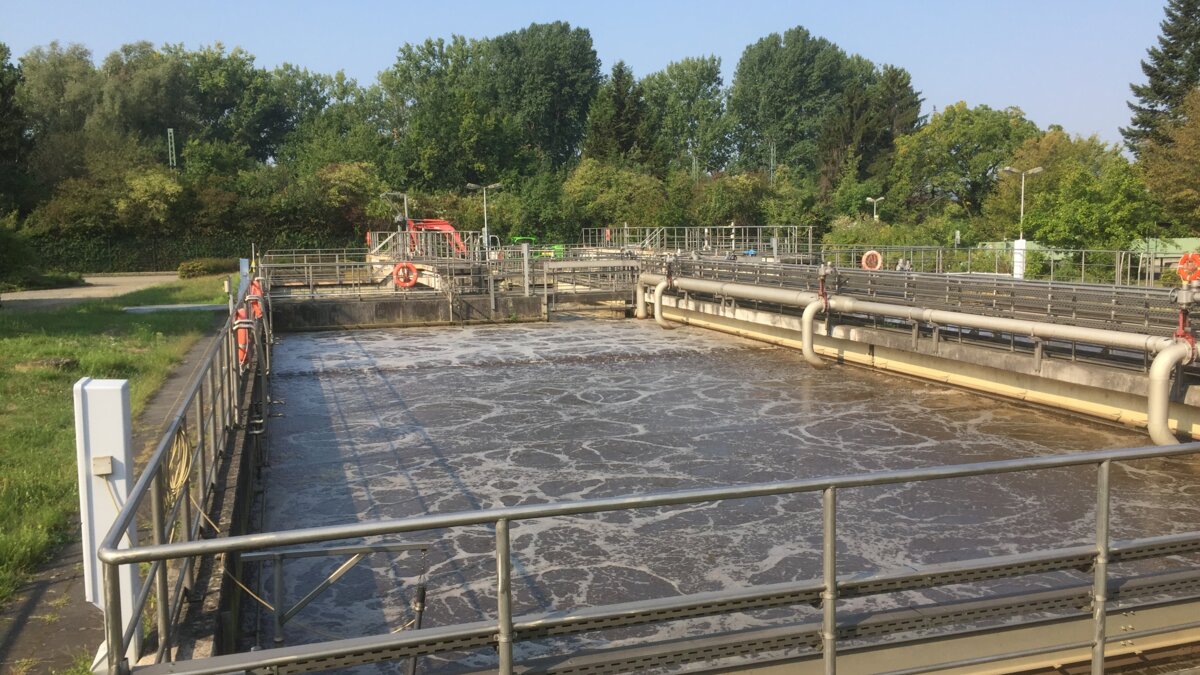

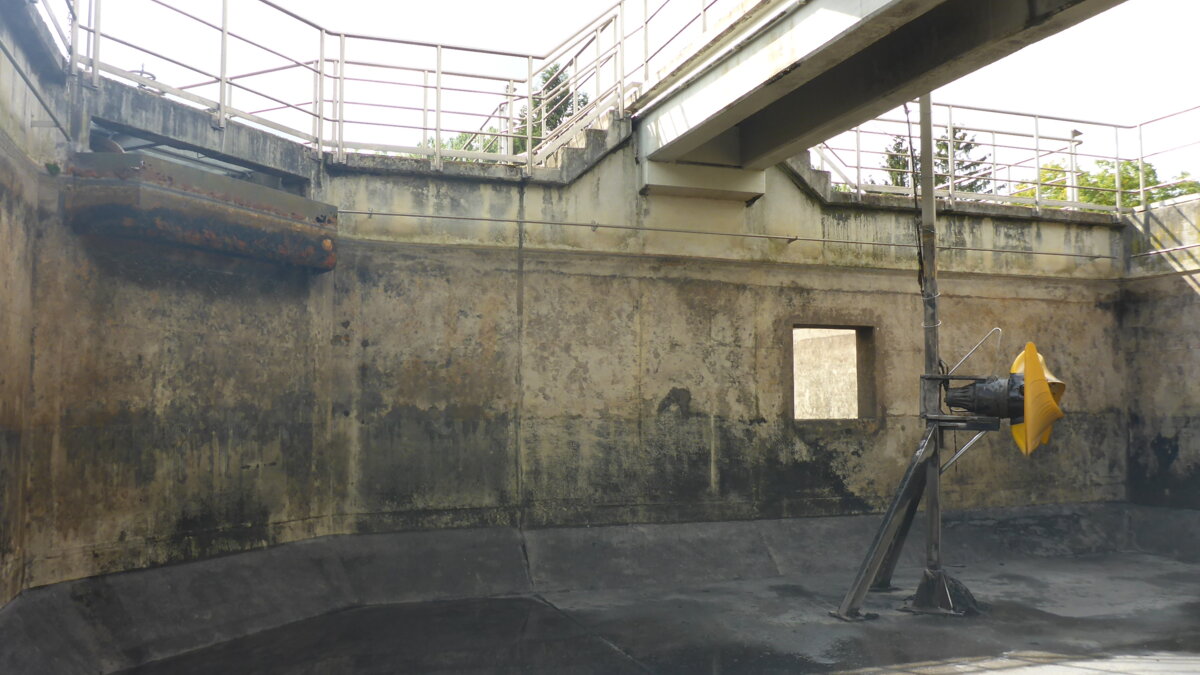

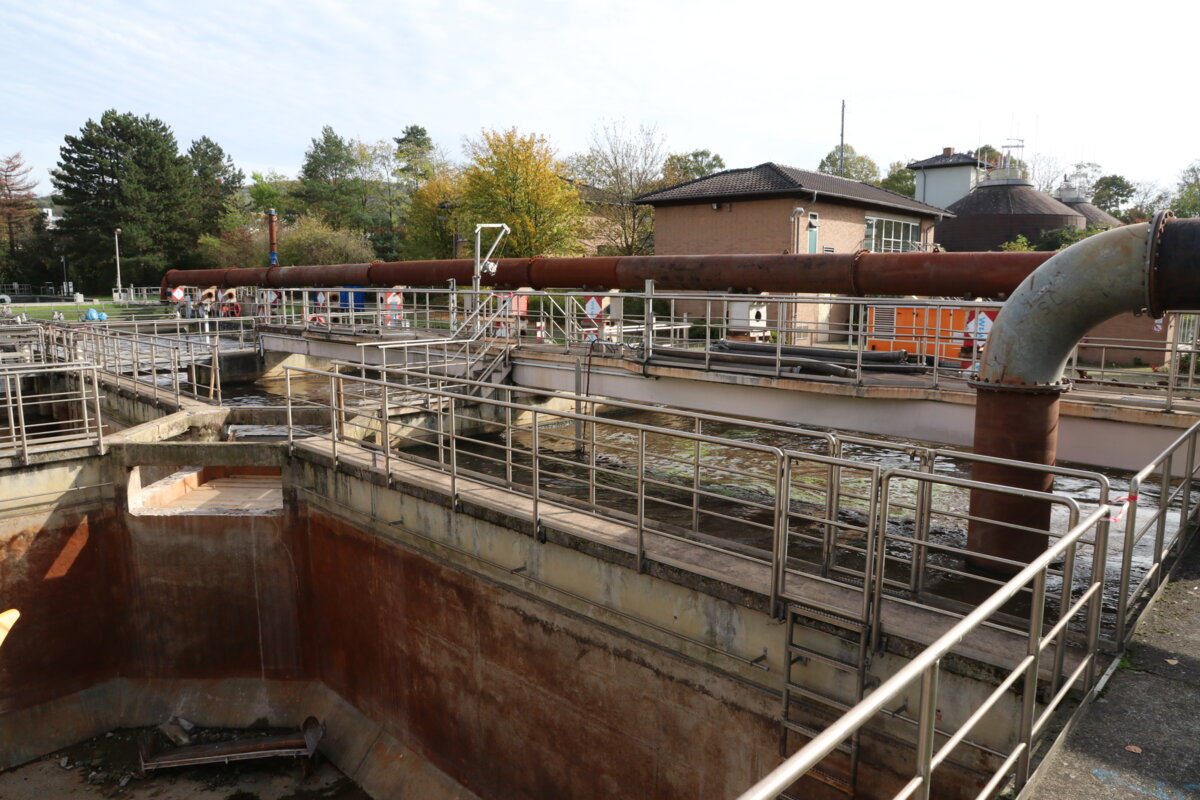

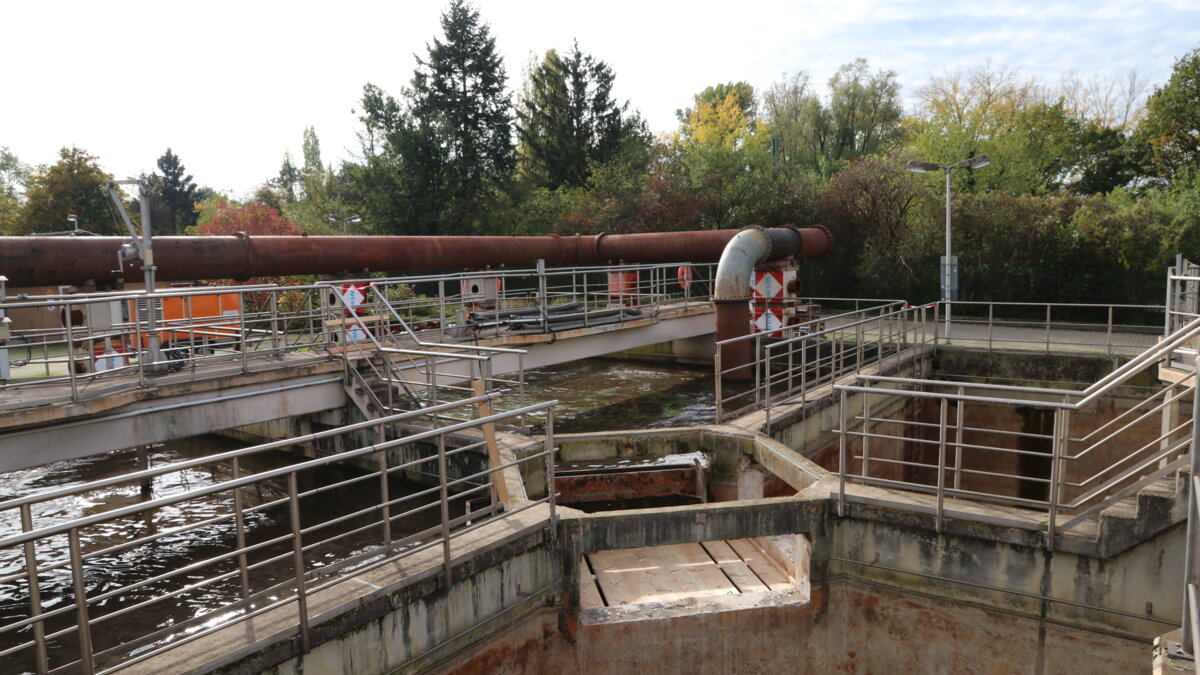

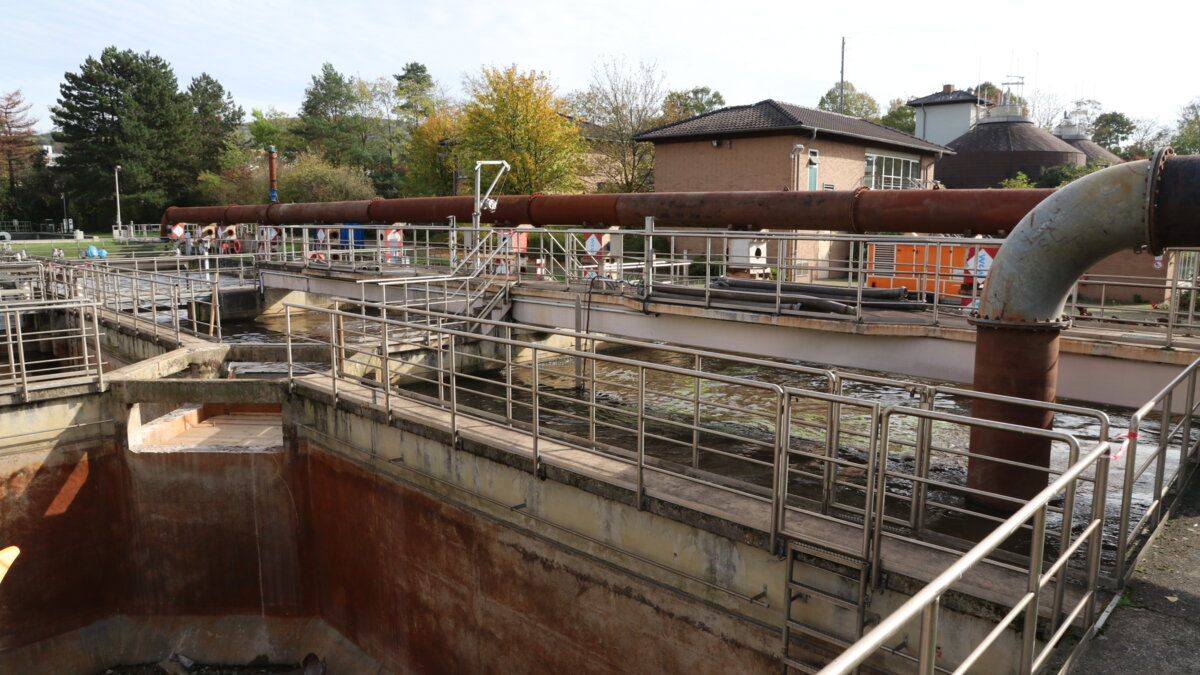

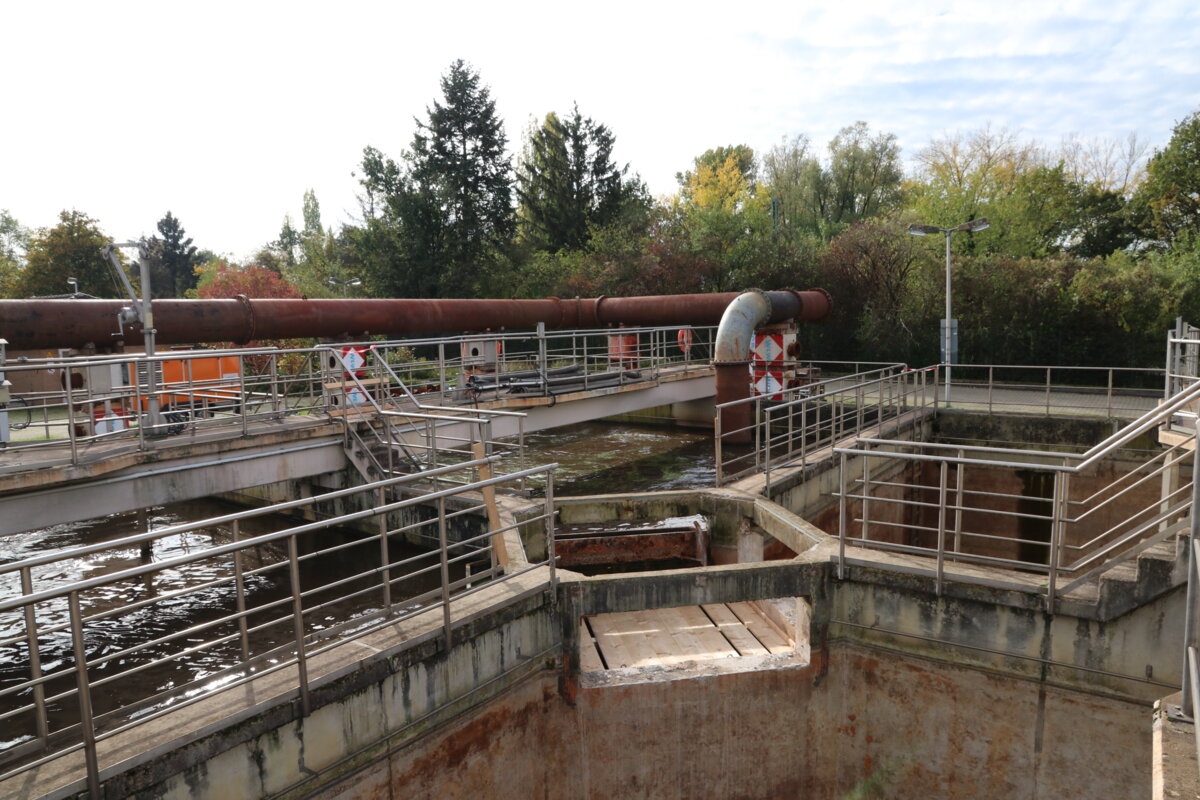

Nach über 40 Jahren Betriebsdauer der Kläranlage Königswinter-Oberdollendorf wurde eine vollständige Erneuerung der Klappwehre erforderlich. Mittels einer dynamischen Simulation mit SIMBA wurden nach eingehender Grundlagenermittlung mehrere Betriebszustände der Kläranlage Königswinter unter Berücksichtigung möglicher Außerbetriebnahmen einzelner Becken untersucht.
Projektdaten
Zeitraum: 2018 – 2020
Umfassende Modernisierung Verteilbauwerk und Denitrifikation
provisorische Wasserüberleitung und Behandlung
Leistungen
Objektplanung: Lph. 1-8
Örtliche Bauüberwachung
Technische Ausrüstung: Lph. 1-8
Dynamische Simulation der Abwasserbehandlung
SiGeKo
Verbandsgemeinde Asbach
Modernisierung und Erweiterung Kläranlage Oberhoppen
Für die Kläranlage Asbach-Oberhoppen (Baujahr 1994) ist eine umfassende Modernisierung und eine Kapazitätserweiterung erforderlich. Zudem ist eine Steigerung der Eigenversorgung auf 92,3 % des elektrischen Energiebedarfs und auf 100 % des thermischen Energiebedarfs vorgesehen.
